الدقة باستخدام الحاسب الآلي الخيوط البطانة

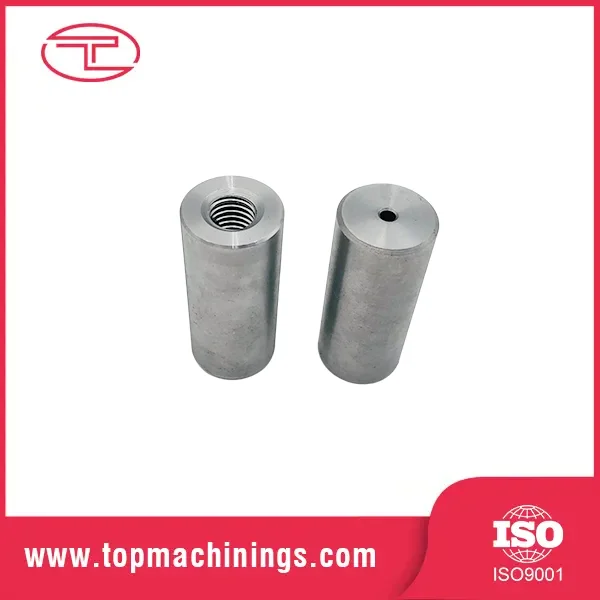

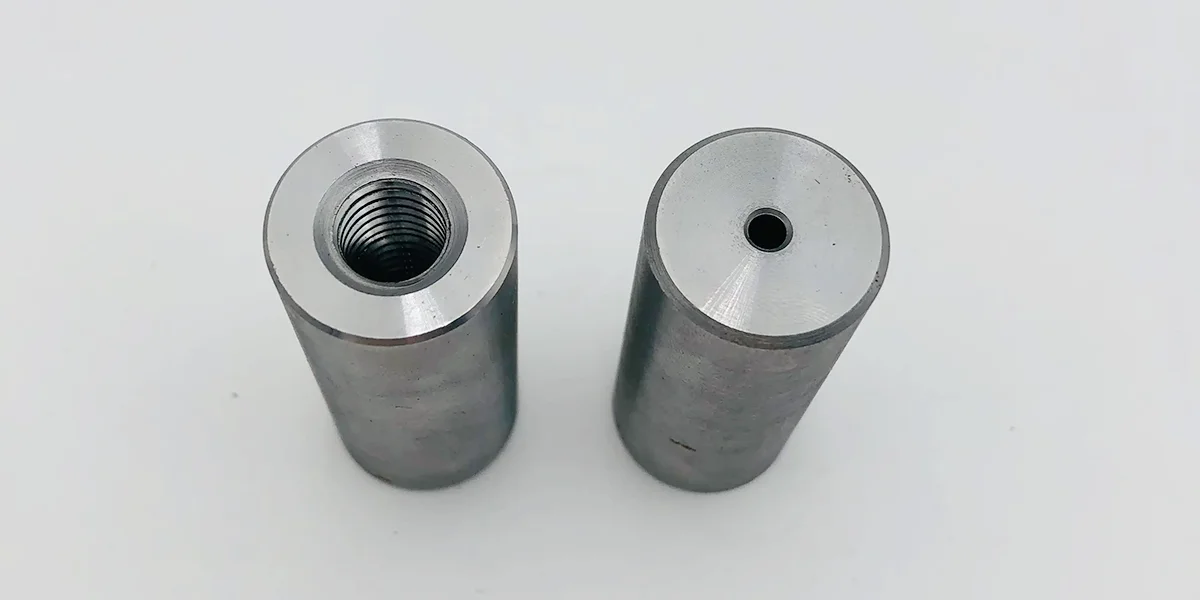

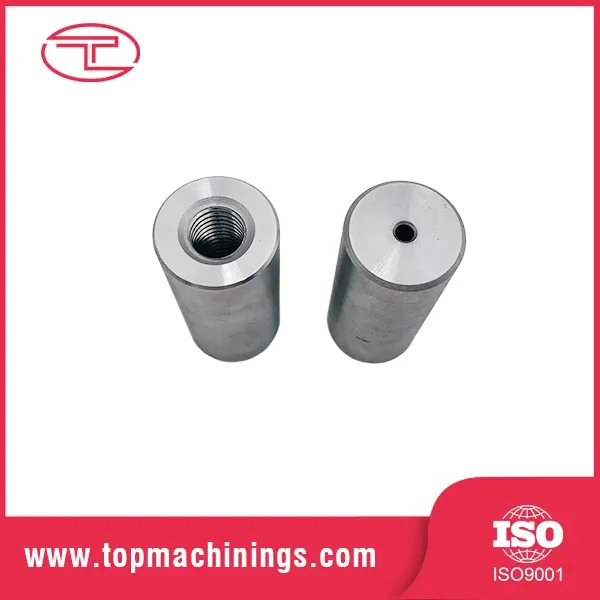

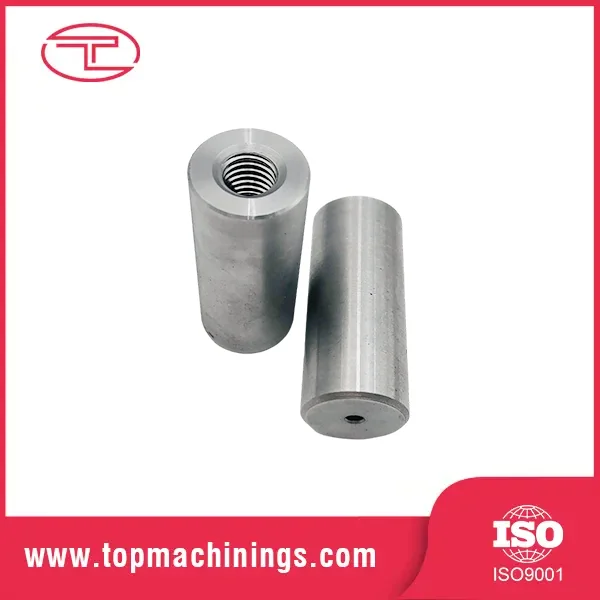

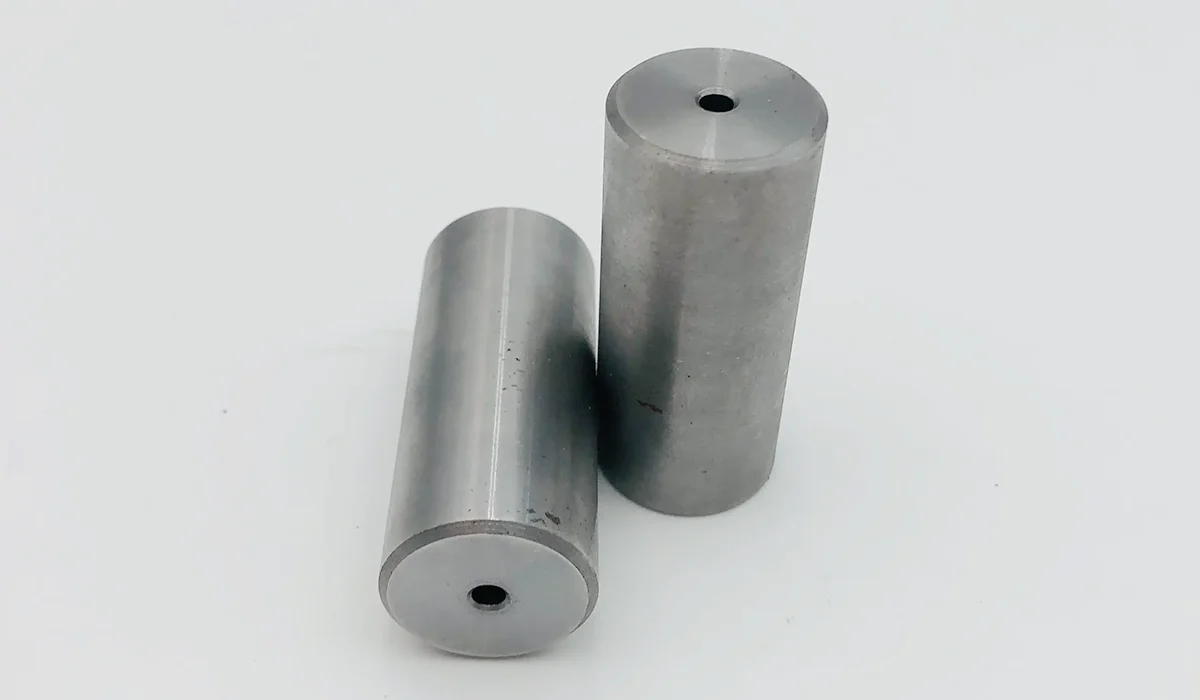

إن البطانة الملولبة CNC الدقيقة عبارة عن غلاف أسطواني بخيوط دقيقة الصنع على سطحه الداخلي أو الخارجي. فكر في الأمر على أنه "إدراج مترابط" يمنح أحد المكونات واجهة ترابط قوية وقابلة للاستبدال دون تشغيل الخيوط مباشرة في الجزء الأصلي. عندما يحدث ثقب ملولب في غلاف من الألومنيوم الناعم - وهو وضع الفشل الكلاسيكي - فإن البطانة هي الجزء الذي ينقذ الموقف.

هناك نوعان من العائلات الرئيسية: إدراجات ملولبة وبطانات الأكمام. كلاهما يتطلب نفس الشيء من ورشة الآلات: الاستدارة والتركيز ودقة الخيط المقاسة بالميكرونات.

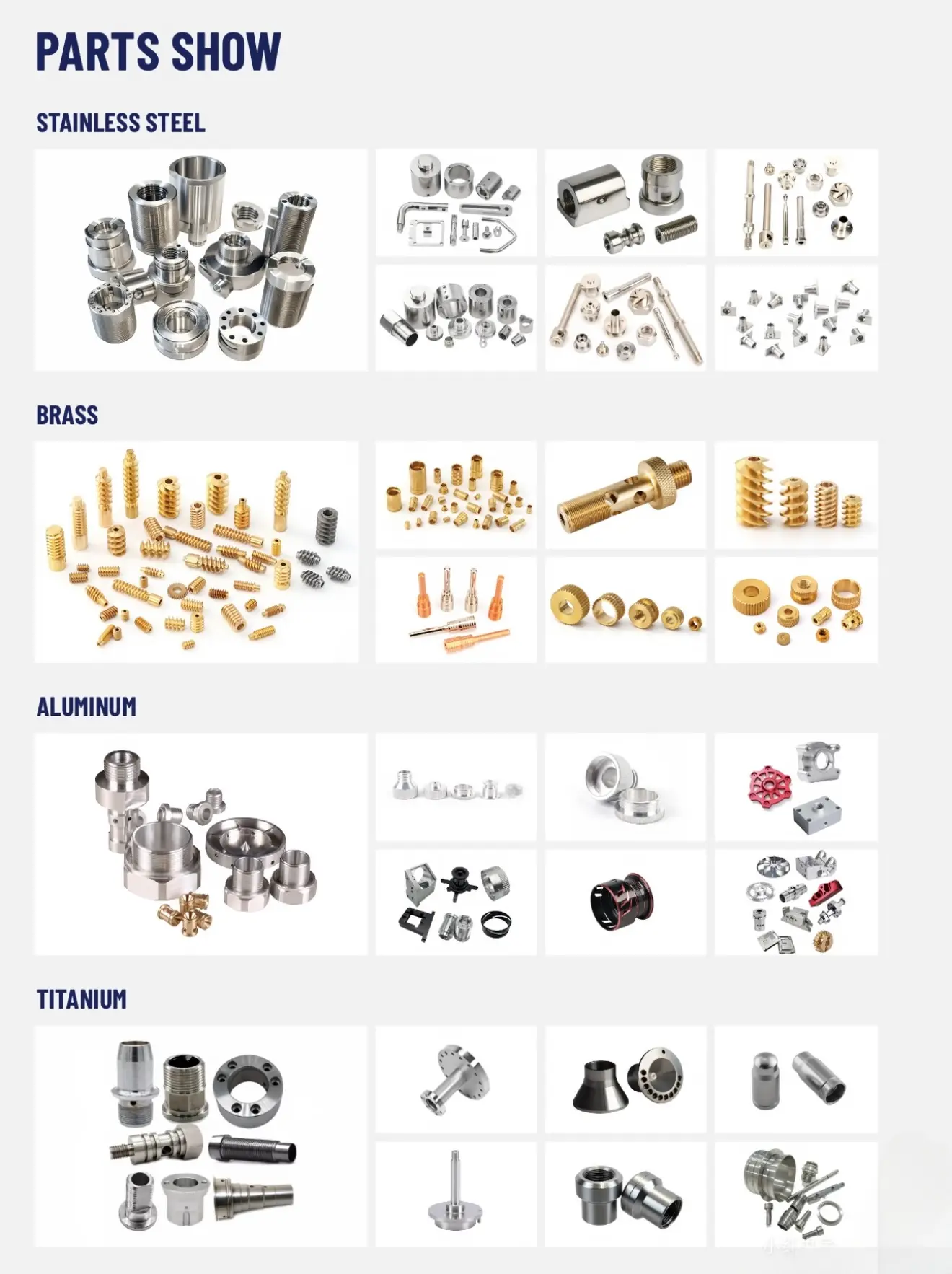

المواد وتكوينات الموضوع

الفولاذ المقاوم للصدأ (SUS303/304/316): مقاومة للتآكل للاستخدام الغذائي والبحري والطبي.

سبائك الصلب (4140/1045): قوة عالية مع المعالجة الحرارية لتطبيقات الأحمال الثقيلة.

النحاس (C3604/HPb59-1): قابلية تصنيع ممتازة وتشحيم طبيعي لتحمل البطانات الملولبة CNC الدقيقة.

الألومنيوم (6061-T6/7075): خفيف الوزن لتجميعات الطيران والسيارات.

نماذج الخيوط: متري (M3–M64)، UNC/UNF، خيوط أنابيب NPT، ونماذج مخصصة لكل رسم.

الفئات: معيار 6H/6g، وفئات الدقة 5H/4h لتطبيقات التداخل.

يتم قطع الخيط باستخدام سن ملولب أحادي النقطة أو طحن ملولب على مخارط CNC، متبوعًا بقياس قطر الملعب. بالنسبة للإدخالات التي يتم الضغط عليها، نحتفظ بالقطر الخارجي حتى ±0.005 مم بحيث تكون مقاعد الجلبة مع التداخل الصحيح - فضفاضة بما يكفي للتثبيت، ومحكم بما يكفي لعدم الدوران أبدًا.

مواصفات المنتج

التطبيقات النموذجية للجلبة الملولبة CNC الدقيقة

باعتبارها شركة مصنعة وموردة للبطانات الملولبة CNC الدقيقة، تقوم شركة Tuoyuan Metal بتوريد البطانات بكميات كبيرة بسعر المصنع المباشر من أجل:

إدراجات مترابطة لعلب الألمنيوم والبلاستيك في السيارات والإلكترونيات.

تحمل الأكمام والبطانات ارتداء في المضخات، وعلب التروس، والناقلات.

تحديد موقع البطانات للرقص والتركيبات ولوحات الأدوات.

مكونات الاسطوانة الهيدروليكية والهوائية.

التجميعات المحورية للأثاث والأجهزة والمعدات.

الفضاء الجوي والدفاع جمعيات خفيفة الوزن.

حالة حقيقية

دراسة حالة: البطانات النحاسية الملولبة CNC ذات الدقة المخصصة

الصناعة: الالكترونيات والمعدات الكهربائية

المواد: النحاس C36000

العملية: الخراطة والنقر والطحن السداسي باستخدام الحاسب الآلي السويسري

احتاجت إحدى الشركات المصنعة للمكونات الإلكترونية الأمريكية إلى البطانات الملولبة CNC ذات الدقة المخصصة لتكون بمثابة إدخالات مضادة للدوران داخل العبوات البلاستيكية. تتطلب الأجزاء تشطيبًا خاليًا من النتوءات لضمان تجميع المسمار بسهولة دون الإضرار بالهيكل البلاستيكي. باستخدام مخارط CNC السويسرية متعددة المحاور، قمنا بتشكيل البطانات النحاسية بخيوط نظيفة ورؤوس سداسية دقيقة في إعداد واحد. تم تنفيذ عملية تنظيف شاملة بالموجات فوق الصوتية لإزالة جميع النشارة المعدنية، متبوعة بفحص بصري للخيط بنسبة 100%.

عملية الإنتاج

تبدأ كل جلبة بمراجعة هندسية: يقوم فريقنا بتحليل الرسم أو العينة ثنائية/ثلاثية الأبعاد، واختيار درجة المادة، وبرمجة مسارات الأدوات المثالية. بالنسبة للإدخالات الملولبة، فإن المعلمة الحرجة هي ملاءمة التداخل - فنحن نحسب OD الدقيق لضمان الاحتفاظ دون الإفراط في الضغط على الجزء المضيف.

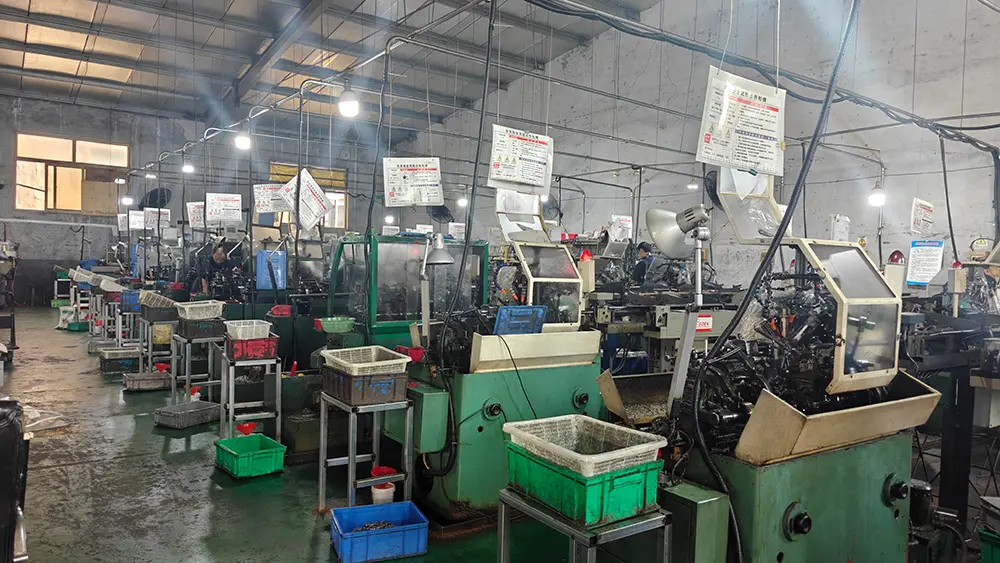

يتم تشغيل الآلات على مخارط CNC أوتوماتيكية عالية السرعة مع مغذيات شريطية. يتم الانتهاء من الدوران، والمواجهة، والحفر، والتجويف، والخيوط في دورة تثبيت واحدة حيثما أمكن ذلك - وهذا النهج أحادي الإعداد هو ما يحافظ على التركيز في نطاق الميكرون.

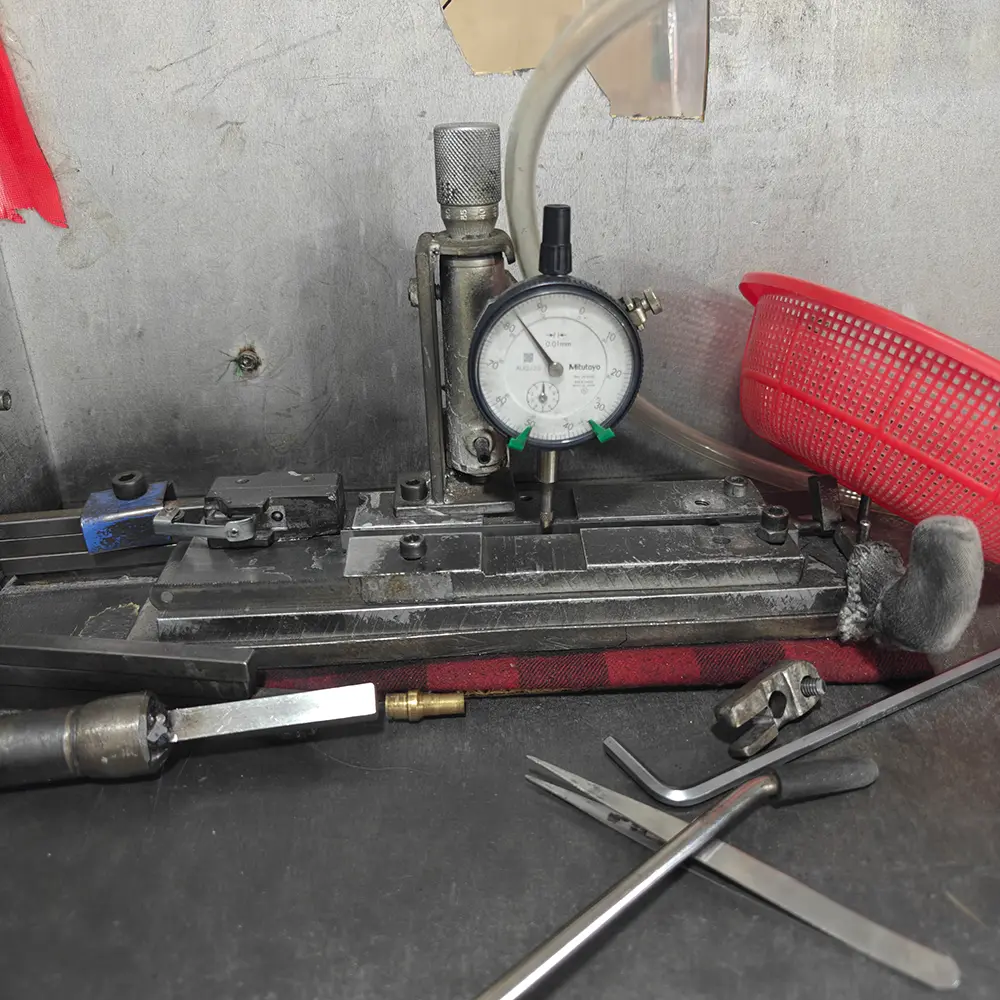

يتبع الخيوط فحص بنسبة 100%: قياس سدادة/حلقة الخيط، والفرز البصري، والتحقق من CMM على الأجزاء التي تم أخذ عينات منها. يتم تطبيق المعالجة السطحية (الزنك والأكسيد الأسود والنيكل) في خطوطنا الداخلية قبل التعبئة النهائية.

لماذا تختار Tuoyuan Metal

عقد من الآلات الدقيقة تتمتع شركة Tuoyuan Metal بأكثر من 10 سنوات من الخبرة في مجال الأجزاء المحولة بدقة والمكونات المُشكَّلة باستخدام الحاسب الآلي، وهي تخدم العملاء في أكثر من 20 دولة بمعدل شراء متكرر يصل إلى 95%. عندما تطلب البطانات منا، فإنك تعمل مع متجر قام بالفعل بحل مشكلتك - عدة مرات.

يتم تعبئة البطانات في ورق مضاد للصدأ وأكياس بولي وكرتون تصدير أو علب خشبية حسب حجم الطلب. يتم شحن القطع الصغيرة عن طريق البريد السريع (DHL/FedEx/UPS)؛ يتم شحن الطلبات بالجملة عن طريق البحر من ميناء تشينغداو (FCL/LCL) أو الشحن الجوي. الوثائق: الفاتورة التجارية، قائمة التعبئة، بوليصة الشحن، شهادة المنشأ، شهادة اختبار المواد. للحصول على أسعار البطانات الملولبة CNC الدقيقة، أو الطلبات بالجملة، أو عرض الأسعار، اتصل بفريق التصدير لدينا.

التعليمات

Q1: هل يمكنك تصنيع البطانات من الرسم أو العينة الخاصة بي؟

ج1: نعم. أرسل لنا رسمًا ثنائي/ثلاثي الأبعاد (PDF، AI) أو عينة مادية. نقوم بمراجعة التصميم، والتأكد من المواد والتفاوتات، ونقوم بعمل عينات ما قبل الإنتاج للحصول على موافقتك قبل الإنتاج الضخم.

س2: ما هو التسامح الذي يمكنك التمسك به على الخيوط؟

A2: فئات الخيوط القياسية 6H/6g وفقًا لمعايير ISO 965. بالنسبة للتطبيقات الدقيقة، يمكننا حمل 5H/4h مع قطر خطوة يتم التحقق منه بواسطة أجهزة قياس معايرة. أخبرنا بمتطلبات صفك.

Q3: كيف يمكنك ضمان الجودة على الطلبات الكبيرة؟

ج3: فحص المادة الأولى مع تقرير كامل، ثم القياس أثناء العملية والفرز البصري بنسبة 100% على الأبعاد النهائية. نحن ندعم أيضًا فحص الطرف الثالث قبل الشحن.

Q4: هل يمكنك إنتاج هذه البطانات الملولبة CNC الدقيقة بأحجام مخصصة ودرجات خيط غير قياسية؟

ج 4: نعم، نقوم بتخصيص القطر الخارجي والطول وسمك الجدار ومواصفات الخيط بالكامل وفقًا للرسومات الهندسية أو أجزاء العينة.

س 5: هل يمكنني طلب عينات قبل تقديم طلب الإنتاج الضخم؟

ج5: بالتأكيد. يمكننا تقديم نماذج أولية/عينات ما قبل الإنتاج للاختبار الوظيفي والتحقق من صحة التجميع قبل الشروع في التصنيع على نطاق واسع.
