ما هي الأجزاء المعقدة الدقيقة المخروطة وكيف تعمل على تحسين أداء المكونات؟

أجزاء تحولت بدقة معقدةهي مكونات مصممة هندسيًا يتم تصنيعها من خلال عمليات تحويل متقدمة لتحقيق دقة الأبعاد المطلوبة والتكرار وجودة السطح والتعقيد الهندسي. يتم استخدامها على نطاق واسع في الأتمتة والآلات وأنظمة السيارات والإلكترونيات والمعدات الطبية والأنظمة الهيدروليكية والتطبيقات الأخرى حيث قد لا توفر المكونات القياسية التقليدية الملاءمة أو الأداء المطلوب. يشرح هذا الدليل هيكلها، وعملية التصنيع، وخيارات المواد، والتفاوتات، والتشطيبات السطحية، ومتطلبات الفحص، واعتبارات التصميم، وممارسات التوريد، مما يساعد المهندسين وفرق الشراء على تقليل مخاطر الإنتاج واختيار حل التصنيع المناسب.

جدول المحتويات

1. ما هي الأجزاء المعقدة الدقيقة المخروطة؟
2. ما الذي يجعل الجزء المتحول معقدًا؟
3. كيف يتم تصنيع الأجزاء المعقدة الدقيقة المخروطة؟
4. ما هي المواد التي يمكن استخدامها؟
5. كيف يتم التحكم في الدقة والتسامح؟
6. لماذا يهم الانتهاء من السطح؟
7. كيف يتم فحص الأجزاء التي تم تدويرها بدقة؟
8. كيف ينبغي للمهندسين تصميم هذه المكونات؟
9. أين يتم استخدام الأجزاء المعقدة الدقيقة المخروطة؟
10. ما الذي يجب أن يبحث عنه المشترون في شريك التصنيع؟
11. الأسئلة المتداولة
12. خاتمة

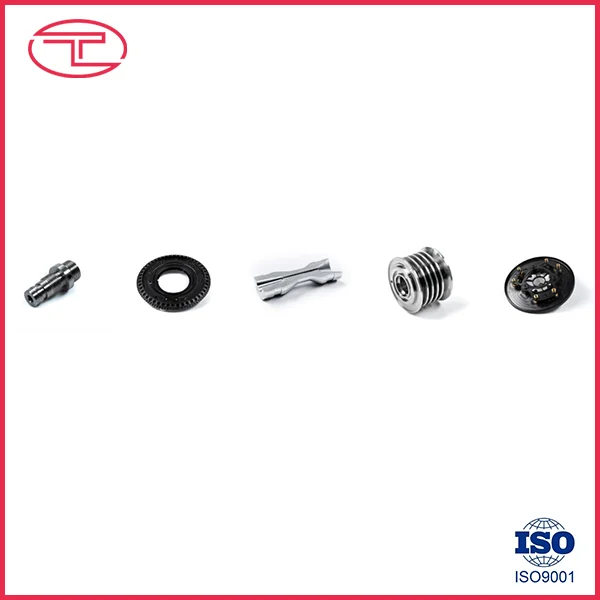

ما هي الأجزاء المعقدة الدقيقة المخروطة؟

الأجزاء المعقدة الدقيقة المحولة عبارة عن مكونات مُصنعة خصيصًا يتم تصنيعها بشكل أساسي عن طريق تدوير قطعة العمل بينما تقوم أدوات القطع بإزالة المواد لإنشاء ميزات أسطوانية أو مخروطية أو ملولبة أو محززة أو محددة بدقة. على عكس الأعمدة أو البطانات البسيطة، قد تجمع المكونات المعقدة المحولة بين العديد من عمليات التشغيل الآلي والأشكال الهندسية المعقدة داخل مكون واحد.

تشتمل الميزات النموذجية على أقطار متعددة، وتجويف داخلي، وخيوط دقيقة، وأخاديد، وأكتاف، وتناقص تدريجي، وفتحات متقاطعة، وفتحات، وحواف، وأنصاف أقطار، وأسطح محددة بشكل خاص. يمكن لمراكز الخراطة CNC المتقدمة دمج الخراطة مع الحفر والنقر والطحن والعمليات الأخرى، مما يسمح بإنتاج ميزات متعددة بإعدادات أقل.

بالنسبة للمشترين، فإن قيمة المكون المعقد الذي تم تحويله بدقة ليست مجرد تسامح صغير في الأبعاد. الهدف الحقيقي هو الأداء المتسق عندما يتم تجميع الجزء في نظام ميكانيكي أكبر. يجب أن تعمل دقة الأبعاد، والتركيز، وحالة السطح، وخصائص المواد، والتكرار معًا.

في الإنتاج العملي، تعتمد التفاوتات الممكن تحقيقها على المادة، والهندسة، وحالة الماكينة، والأدوات، وعقد العمل، واستقرار العملية، وطريقة الفحص. تظهر مراجع التصنيع المنشورة عادةً أن الدوران العام باستخدام الحاسب الآلي يبلغ حوالي ±0.05 مم، في حين قد يكون من الممكن تحقيق تفاوتات أكثر صرامة تبلغ حوالي ±0.01 مم أو أقل في ميزات محددة عندما يتم تصميم العملية بشكل مناسب. :contentReference[oaicite:0]{index=0}

ما الذي يجعل الجزء المتحول معقدًا؟

يصبح أحد المكونات معقدًا من الناحية الفنية عندما تتطلب هندسته أو متطلباته الوظيفية تحكمًا أكبر في العملية مقارنة بالخراطة العادية. يمكن أن يأتي التعقيد من عدد الميزات، أو علاقتها ببعضها البعض، أو صعوبة الحفاظ على الدقة طوال عملية الإنتاج.

ولذلك ينبغي تقييم التعقيد من منظور وظيفي. إن الجزء الذي يحتوي على العديد من الميزات المرئية ليس من الصعب بالضرورة تصنيعه، في حين أن المكون الصغير نسبيًا يمكن أن يصبح مطلوبًا للغاية إذا كان يحتوي على تجويف حرج، أو متطلبات تشغيل ضيقة، أو مادة صعبة.

كيف يتم تصنيع الأجزاء المعقدة الدقيقة المخروطة؟

تبدأ عملية التصنيع الموثوقة قبل أن تبدأ الآلة في القطع. تساهم المراجعة الهندسية والتحقق من المواد وتخطيط العمليات واختيار الأدوات والتصنيع والفحص والتشطيب في النتيجة النهائية.

مراجعة الهندسة والرسم

يقوم فريق التصنيع أولاً بدراسة الرسم الفني والنموذج ثلاثي الأبعاد ومواصفات المواد ومتطلبات التسامح والخيوط والتشطيبات السطحية والمعالجة الحرارية والتعليمات الخاصة الأخرى.

يمكن لهذه المرحلة تحديد مشاكل التصنيع المحتملة قبل بدء الإنتاج. على سبيل المثال، قد تؤدي التفاوتات الصارمة غير الضرورية على الأسطح غير الوظيفية إلى إضافة متطلبات التصنيع والفحص دون تحسين الوظيفة الفعلية للمكون.

تحضير المواد

يتم اختيار مخزون البار أو المواد الخام الأخرى وفقًا للمواصفات المعتمدة. قد تكون شهادات المواد مطلوبة للتطبيقات التي يكون فيها التتبع أمرًا مهمًا.

تحول باستخدام الحاسب الآلي

يتم تثبيت قطعة العمل بشكل آمن بينما تقوم الأدوات التي يتم التحكم فيها باستخدام الحاسب الآلي بإجراء عمليات مثل المواجهة، والتحويل الخشن، والتحويل النهائي، والتجويف، والخيوط، والحز، والشطب. يمكن استخدام الأدوات الحية أو معدات الطحن عندما يتطلب المكون ميزات طحن أو حفر إضافية.

العمليات الثانوية

تتطلب بعض المكونات عمليات إضافية بعد الدوران. اعتمادًا على الرسم، قد يشمل ذلك الطحن، أو التلميع، أو المعالجة الحرارية، أو إزالة الأزيز، أو الطلاء، أو الأكسدة، أو التخميل، أو المعالجات السطحية الأخرى.

التفتيش والتحقق النهائي

يتم فحص الأبعاد الحرجة مقابل الرسم. اعتمادًا على متطلبات المشروع، قد يستخدم المصنعون الميكرومتر، أو أجهزة القياس، أو معدات القياس البصري، أو أنظمة CMM، أو أدوات الفحص الدقيقة الأخرى.

يعد تسلسل التصنيع مهمًا لأن كل إعداد إضافي يمكن أن يقدم فرصة لتغيير المحاذاة. يمكن لمعدات الدوران الحديثة أن تقلل من عدد الإعدادات لبعض المكونات المعقدة وبالتالي تقلل من أخطاء إعادة التموضع المحتملة. :contentReference[oaicite:1]{index=1}

ما هي المواد التي يمكن استخدامها؟

يؤثر اختيار المواد بشكل مباشر على سلوك القطع، وتآكل الأدوات، وتوليد الحرارة، واستقرار الأبعاد، ومقاومة التآكل، والوزن، والقوة، وأداء التطبيق النهائي.

• الفولاذ المقاوم للصدأ:مناسب للتطبيقات التي تتطلب مقاومة للتآكل ومتانة ميكانيكية.
• الصلب الكربوني:شائع للمكونات الميكانيكية العامة والأعمدة والدبابيس والأجهزة الصناعية.
• سبائك الصلب:مفيد عندما تكون هناك حاجة إلى قوة أعلى، أو مقاومة التآكل، أو القدرة على المعالجة الحرارية.
• الألومنيوم:خفيفة الوزن وقابلة للتشكيل، مما يجعلها مناسبة للتركيبات الحساسة للوزن.
• النحاس:غالبًا ما يتم اختياره للتركيبات والموصلات والمكونات الكهربائية والتطبيقات التي تتطلب إمكانية تصنيع جيدة.
• نحاس:يستخدم عندما تكون التوصيلية الكهربائية أو الحرارية مهمة.
• اللدائن الهندسية:يمكن تحويل المواد مثل POM، وPEEK، وPTFE، والنايلون لتطبيقات متخصصة خفيفة الوزن أو منخفضة الاحتكاك أو مقاومة للمواد الكيميائية.

لا ينبغي أبدًا اختيار المادة وفقًا لراحة التصنيع فقط. يجب على المهندسين مراعاة درجة حرارة التشغيل، والحمل، والتعرض للتآكل، والتآكل، والتوافق الكيميائي، والمتطلبات الكهربائية، وخصائص مكونات التزاوج.

كيف يتم التحكم في الدقة والتسامح؟

يتم التحكم في الدقة من خلال التفاعل بين قدرة الماكينة، والأدوات، والبرمجة، وعقد العمل، واستقرار المواد، والظروف البيئية، والفحص.

تشمل الخصائص التي يتم التحكم فيها بشكل شائع ما يلي:

• القطر الخارجي والقطر الداخلي
• طول الجزء
• استدارة
• أسطواني
• التركيز أو الجريان
• أبعاد الخيط
• موقع الحفرة
• العلاقات الهندسية بين الأسطح الوظيفية

على سبيل المثال، قد يتطلب العمود قطرًا يمكن التحكم فيه لمقعد محمل بينما يمكن أن يستخدم سطحه الخارجي غير الوظيفي تسامحًا أقل تقييدًا. يسمح هذا النهج لموارد التصنيع بالتركيز على الأبعاد التي تؤثر فعليًا على التجميع والأداء.

تؤكد مراجع التصنيع الآلي في الصناعة على أن قدرة التسامح تعتمد على الظروف الهندسية والعملية بدلاً من كونها رقمًا عالميًا واحدًا. :contentReference[oaicite:2]{index=2}

لماذا يهم الانتهاء من السطح؟

تشطيب السطح هو أكثر من مجرد متطلبات المظهر. يمكن أن يؤثر على الاحتكاك، والتآكل، والختم، وملامسة المحمل، والسلوك المنزلق، والحماية من التآكل، وأداء التجميع.

تتضمن متطلبات تشطيب السطح الشائعة للمكونات المحولة حوالي Ra 3.2 ميكرومتر للعديد من الأسطح العامة المُشكَّلة آليًا، وRa 1.6 ميكرومتر للأسطح الوظيفية الأكثر سلاسة، وRa 0.8 ميكرومتر أو أقل لتطبيقات الدقة المحددة. قد تتطلب التشطيبات الأكثر تطلبًا الطحن أو التلميع بدلاً من التقليب بمفردها. :contentReference[oaicite:3]{index=3}

ولهذا السبب، يجب على المهندسين تحديد الأسطح التي تعمل فعليًا. قد تتطلب مجلة المحمل أو سطح الختم أو الواجهة المنزلقة تشطيبًا مختلفًا عن سطح الخلوص الخارجي.

• الأسطح الوظيفية:تحديد التشطيب المطلوب حسب ظروف التشغيل.
• أسطح الختم:النظر في كل من الخشونة والعيوب السطحية.
• الأسطح المنزلقة:ضع في اعتبارك الاحتكاك والتآكل.
• الأسطح التجميلية:تحديد توقعات المظهر بشكل منفصل عن المتطلبات الوظيفية.

كيف يتم فحص الأجزاء التي تم تدويرها بدقة؟

يجب أن يرتبط الفحص مباشرة بالرسم الهندسي. ليس من الضروري دائمًا قياس كل الخصائص المحتملة بنفس الطريقة؛ يجب أن تركز خطة التفتيش على الأبعاد الحرجة والمتطلبات الوظيفية.

قد تشمل عملية مراقبة الجودة الشاملة ما يلي:

1. التحقق من المواد الواردةلتأكيد المادة المحددة.
2. فحص القطعة الأولىللتحقق من عملية الإنتاج قبل التصنيع على نطاق واسع.
3. القياس أثناء العمليةلتحديد الانجراف الأبعاد أثناء الإنتاج.
4. فحص الأبعاد النهائيضد متطلبات الرسم.
5. التحقق من الانتهاء من السطحللمجالات الوظيفية المحددة.
6. فحص الخيطباستخدام أجهزة القياس أو معدات القياس المناسبة.
7. التوثيقمثل تقارير الأبعاد عندما يطلبها العميل.

بالنسبة للأجزاء ذات المتطلبات العالية، يمكن لآلة قياس الإحداثيات أو نظام القياس البصري توفير تحقق أكثر شمولاً للأبعاد. يمكن أن تساعد تقارير الفحص ووثائق المادة الأولى أيضًا فرق الشراء والهندسة في تحقيق اتساق الإنتاج.

كيف ينبغي للمهندسين تصميم هذه المكونات؟

يعد التصميم الجيد أحد أكثر الطرق فعالية لتحسين قابلية التصنيع دون المساس بالوظيفة.

• تحديد الأبعاد الحرجة والأسطح الوظيفية بوضوح.
• تجنب تطبيق التفاوتات الصارمة للغاية على كل البعد.
• استخدم مواصفات الخيط القياسية كلما كان ذلك عمليًا.
• توفير أنصاف أقطار وحواف مناسبة حيث يتطلب الوصول إلى الأدوات ذلك.
• النظر في سمك الجدار وإمكانية التشوه.
• حدد خشونة السطح فقط عندما تخدم غرضًا وظيفيًا.
• تحديد درجات المواد بشكل واضح.
• تحديد متطلبات المعالجة الحرارية والمعالجة السطحية.
• توفير رسومات كاملة ثنائية الأبعاد ونماذج ثلاثية الأبعاد دقيقة عند توفرها.

أحد المبادئ العملية هو التصميم حول الوظيفة بدلاً من الدقة النظرية القصوى. تشير مراجع التصنيع باستمرار إلى أن التفاوتات الصارمة غير الضرورية يمكن أن تزيد من وقت المعالجة ومتطلبات الفحص وتعقيد الإنتاج. :contentReference[oaicite:4]{index=4}

أين يتم استخدام الأجزاء المعقدة الدقيقة المخروطة؟

نظرًا لأن الخراطة مناسبة بشكل خاص للهندسة الدورانية والأسطوانية، تظهر المكونات المحولة بدقة في العديد من الأنظمة الصناعية.

ما الذي يجب أن يبحث عنه المشترون في شريك التصنيع؟

يتطلب اختيار مورد للمكونات الدقيقة المعقدة أكثر من مجرد مقارنة أسعار الوحدات. تحتاج الشركة المصنعة إلى إثبات قدرتها على فهم المتطلبات الفنية وإنتاج المكونات التي تلبي تلك المتطلبات بشكل متكرر.

تشمل نقاط التقييم المهمة ما يلي:

1. القدرة على الآلات:تأكد من أن المعدات تطابق هندسة المكون.
2. الخبرة المادية :اسأل ما إذا كان المورد يعالج المواد المحددة بانتظام.
3. ضبط الجودة:مراجعة معدات التفتيش والإجراءات والوثائق.
4. الدعم الهندسي:تحديد ما إذا كان المورد يمكنه تحديد مخاوف التصنيع قبل الإنتاج.
5. اتساق الإنتاج:اسأل عن كيفية مراقبة تباين الأبعاد أثناء عمليات الإنتاج الأكبر.
6. القدرة على التشطيب:تأكد من إمكانية تنسيق العلاجات الثانوية المطلوبة بشكل موثوق.
7. تواصل:تأكد من إمكانية حل الأسئلة الفنية بسرعة ودقة.
8. التتبع:بالنسبة للتطبيقات الصعبة، قم بتحديد متطلبات سجلات المواد والإنتاج.

يمكن لشركة Qingdao Tuoyuan Metal Products Co., Ltd. دعم العملاء الذين يحتاجون إلى مكونات معدنية مخصصة حيث يكون التحكم في الأبعاد والرسومات التفصيلية واختيار المواد والإنتاج القابل للتكرار أمرًا مهمًا. بالنسبة لفرق المشتريات، يعد توفير الرسم الفني الكامل وتحديد المتطلبات المهمة بوضوح نقطة انطلاق فعالة للتقييم الفني وعروض الأسعار.

الأسئلة المتداولة

ما هو الفرق بين الجزء المعياري المتحول والجزء المعقد الدقيق؟

يحتوي الجزء القياسي المتحول عمومًا على هندسة أسطوانية بسيطة نسبيًا ومتطلبات الأبعاد التقليدية. قد يجمع الجزء المعقد ذو الدقة المعقدة بين أقطار متعددة، وميزات داخلية، وخيوط، وأخاديد، وفتحات متقاطعة، وتفاوتات ضيقة، وتدفق متحكم فيه، وتشطيبات سطحية محددة داخل مكون واحد.

ما مدى دقة الأجزاء المعقدة التي تم تحويلها؟

تعتمد الدقة على المواد والهندسة وتكوين الماكينة والأدوات وعقد العمل واستقرار العملية وطرق الفحص. قد تعمل الخراطة العامة باستخدام الحاسب الآلي بشكل عام حول ±0.05 مم، بينما يمكن أن تصل ميزات الدقة المحددة إلى حوالي ±0.01 مم أو أكثر عندما يسمح التصميم والعملية بذلك. ويجب التعامل مع هذه الأرقام كمراجع لقدرات خاصة بالمشروع وليس كضمانات عالمية. :contentReference[oaicite:5]{index=5}

ما هي المواد المستخدمة بشكل شائع للمكونات الدقيقة المحولة؟

تشمل الخيارات الشائعة الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الفولاذ والألمنيوم والنحاس والنحاس والبلاستيك الهندسي. تعتمد المادة المناسبة على القوة ومقاومة التآكل ودرجة الحرارة والتآكل والوزن والخواص الكهربائية وبيئة التشغيل.

هل تتطلب الأجزاء المعقدة المعالجة معالجة ثانوية؟

ليس دائما. يمكن إكمال بعض المكونات مباشرة من خلال الخراطة باستخدام الحاسب الآلي، في حين أن البعض الآخر قد يتطلب الطحن، أو التلميع، أو المعالجة الحرارية، أو الطلاء، أو الأكسدة، أو التخميل، أو عمليات التشطيب الأخرى لتلبية متطلبات وظيفية محددة.

لماذا يعد تشطيب السطح مهمًا للمكونات المحولة؟

يمكن أن يؤثر تشطيب السطح على الاحتكاك والتآكل والختم وملامسة المحمل وسلوك الانزلاق والمظهر. ولذلك يجب أن تتلقى الأسطح الوظيفية المتطلبات المناسبة لظروف التشغيل الفعلية الخاصة بها بدلاً من تطبيق نفس مواصفات التشطيب تلقائيًا على المكون بأكمله.

ما هي المعلومات التي يجب تضمينها عند طلب عرض الأسعار؟

يجب أن يتضمن طلب عرض الأسعار المفيد الرسم ثنائي الأبعاد، والنموذج ثلاثي الأبعاد إذا كان متاحًا، ودرجة المادة، والكمية، والتفاوتات، ومتطلبات تشطيب السطح، والخيوط، والمعالجة الحرارية، ومعالجة الأسطح، ومتطلبات الفحص، وتوقعات التغليف، ومتطلبات التسليم. تتيح المعلومات الفنية الكاملة للشركة المصنعة تقييم المشروع بشكل أكثر دقة.

هل يمكن لمكون واحد أن يجمع بين الخراطة والطحن؟

نعم. يمكن لمعدات الخراطة ومراكز الخراطة ذات الأدوات الحية أن تجمع الخراطة مع عمليات مثل الحفر، والتنصت، والشق، والطحن. يمكن أن يؤدي ذلك إلى تقليل عدد عمليات الإعداد لتصميمات المكونات المناسبة والمساعدة في الحفاظ على العلاقات الموضعية بين الميزات. :contentReference[oaicite:6]{index=6}

خاتمة

الأجزاء المعقدة الدقيقة المحولة هي مكونات هندسية تساهم فيها الهندسة ودقة الأبعاد وخصائص المواد وحالة السطح وتكرار الإنتاج في الأداء النهائي. يبدأ نهج التصنيع الأكثر فعالية برسم فني واضح، واختيار المواد المناسبة، والتفاوتات الواقعية، وعمليات التصنيع المخططة بعناية، وطرق الفحص التي تعكس الوظيفة الفعلية للمكون.

بالنسبة للمهندسين وفرق الشراء، لا يتمثل الحل ببساطة في طلب أقل قدر ممكن من التسامح. بدلاً من ذلك، يجب أن يكون كل متطلب متصلاً بالتجميع، أو الحركة، أو الختم، أو التحميل، أو التآكل، أو أي وظيفة أخرى قابلة للقياس. يمكن أن يساعد هذا النهج في التحكم في تعقيد التصنيع مع الحفاظ على الأداء المتوقع من المكون النهائي.

إذا كنت تقوم بتطوير أعمدة أو جلبات أو تجهيزات أو موصلات أو مكونات ميكانيكية دقيقة مخصصة أو غيرها من المنتجات المعقدة،تشينغداو تويوان للمنتجات المعدنية المحدودةيمكن تقييم متطلباتك الفنية واحتياجات الإنتاج.شارك رسوماتك ومواصفاتك والمواد والكميات واتصل بنالمناقشة حل التصنيع المناسب لمشروعك.
