كيف تعمل الأجزاء التي تم تحويلها بدقة على تمكين الأدوات الجراحية الروبوتية الأصغر؟

الأنظمة الجراحية الروبوتية تتقلص. يستخدم الجيل القادم من الروبوتات بالمنظار والجراحة المجهرية أدوات يبلغ قطرها أقل من 3 مم - صغيرة بما يكفي للتنقل في التشريح الدقيق ولكنها قوية بما يكفي للإمساك والقطع والخياطة. ويتطلب تحقيق ذلك إعادة تفكير جذرية في كل مكون، وخاصة عناصر ناقل الحركة الميكانيكي داخل معصم الأداة. الجواب يكمن فيأجزاء تحولت الدقة- أشكال هندسية صغيرة ومعقدة مُصممة وفقًا لتفاوتات لم يكن من الممكن تصورها قبل عقد من الزمن. يشرح هذا المقال كيف تعمل الخراطة CNC عالية الدقة على إنشاء أعمدة ومسامير ومبيتات مصغرة تجعل الأدوات الآلية التي يقل حجمها عن المليمتر الواحد ممكنة - وما الذي يجب على مديري المشتريات البحث عنه في المورد.

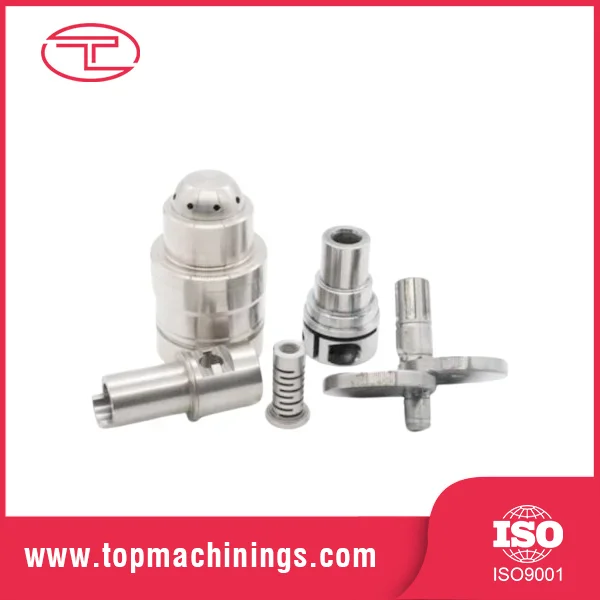

تحدي التصغير في الجراحة الروبوتية

تحتوي الأداة الجراحية الروبوتية النموذجية على ما يصل إلى 20 جزءًا متحركًا داخل أنبوب أصغر من قلم الرصاص. يجب على كل جزء:

• يتحمل التعقيم المتكرر (الأوتوكلاف، أشعة جاما)
• نقل عزم الدوران مع رد فعل عنيف قريب من الصفر
• يتناسب مع سمك الجدار الذي يصل إلى 0.15 مم
• تكلفة أقل من المكونات الآلية التقليدية - لأن الأدوات غالبًا ما تكون للاستخدام مرة واحدة أو يتم إعادة استخدامها بشكل محدود

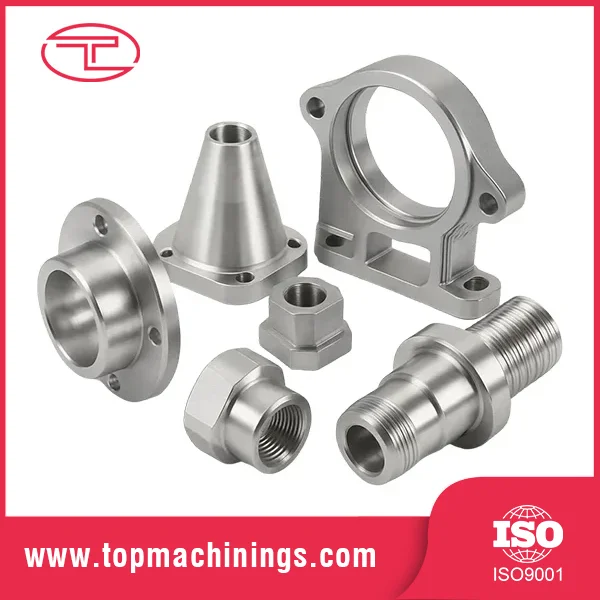

لا يمكن لطرق التصنيع التقليدية (الختم، الخراطة البسيطة) الحفاظ على التركيز المطلوب، أو تشطيب السطح، أو الميزات الدقيقة. تعمل الأجزاء المحولة بدقة - التي يتم إنتاجها على مخارط CNC من النوع السويسري مع الأدوات الحية - على حل هذه المشكلات من خلال الجمع بين الخراطة والطحن والحفر في دورة واحدة، وتحقيق تفاوتات تبلغ ± 0.005 مم أو أفضل.

ثلاث طرق حاسمة للأجزاء التي تم تحويلها بدقة لتمكين التصغير

1. مهاوي دقيقة ودبابيس القيادة

يستخدم معصم الروبوت الجراحي الكابلات أو قضبان الدفع لتوضيح المستجيب النهائي. تتصل هذه بدبابيس وأعمدة صغيرة - يبلغ قطرها غالبًا 0.5 مم إلى 2 مم. يمكن أن يشمل الجزء المتحول بدقة ما يلي:

• أخاديد لحفظ الحلقات (العرض 0.2 مم، العمق 0.05 مم)
• نهايات سداسية أو مربعة لنقل عزم الدوران
• فتحات متقاطعة (قطر 0.3 مم) لتجعيد الكابلات

لماذا تعتبر الدقة مهمة: يؤدي الانحراف بمقدار 2 ميكرومتر في دبوس مقاس 1 مم إلى حدوث خطأ زاوي بمقدار 0.2 درجة - وهو أمر غير مقبول عندما يقوم الجراح بخياطة وعاء دموي مقاس 0.5 مم.

2. مكونات أنبوبية رقيقة الجدار

تتطلب الوصلات المفصلية مبيت وأكمام بسماكة جدار أقل من 0.2 مم. يؤدي الدوران التقليدي إلى الثرثرة أو الانهيار. تنتج الخراطة السويسرية باستخدام سائل التبريد عالي الضغط والأدوات الكربيدية جدارًا رقيقًا مستقرًا وقابلاً للتكرارأجزاء تحولت الدقةدون إزالة الأزيز الثانوية.

3. الهندسة المعقدة في إعداد واحد

يريد مصممو الأدوات الروبوتية ميزات مدمجة: الخيوط، والتناقص التدريجي، والقطع السفلية، والمسطحة - كل ذلك في جزء واحد. تعمل الأجزاء المحولة بدقة والمصنوعة على مخارط متعددة المحاور على التخلص من عمليات الإعداد المتعددة، مما يضمن الاتساق الهندسي. على سبيل المثال، يمكن تشكيل طرف المبزل ذو أخدود محرك حلزوني وشفة قريبة في أقل من 40 ثانية.

جدول المعلمات - المواصفات الحرجة للأجزاء الجراحية الدقيقة المخروطة

التكلفة المخفية للأجزاء التي تم تدويرها بدقة غير متناسقة

غالبًا ما تركز الشركات المصنعة للمعدات الأصلية للأجهزة الطبية على تفاوتات التجميع مع التقليل من تأثير الأجزاء الفردية الدقيقة المحولة. مثال من العالم الحقيقي: واجهت إحدى الشركات المصنعة للتدبيسات الجراحية حالات فشل ميداني بنسبة 12% بسبب دبوس مقاس 0.5 مم يتميز بعمق أخدود غير متناسق. ادعى مورد الدبوس ± 0.01 مم ولكنه سلم ± 0.025 مم. يؤدي التحول إلى مورد يتحكم في كل دفعة من خلال الفرز البصري بنسبة 100% إلى تقليل معدل الفشل إلى 0.2%.

الدروس الرئيسية:

• القياس مهم – اطلب تقارير عن ميكروفون الليزر أو نظام الرؤية، وليس فقط الفرجار.
• شهادة المواد - تتطلب الأدوات الجراحية إمكانية التتبع الكامل (EN 10204 3.1).
• اتساق السطح النهائي - البقع الخشنة تؤوي البكتيريا؛ تحديد Ra وRz.

لماذا تفهم شركة Tuoyuan متطلبات التصغير الجراحي

لقد أمضت شركة Qingdao Tuoyuan Metal Co., Ltd. أكثر من عقد من الزمن في تطوير قدرات معالجة المعادن الدقيقة. على عكس ورش الآلات العامة، تركز شركة Tuoyuan على التقنيات الدقيقة التي تحتاجها الروبوتات الجراحية:

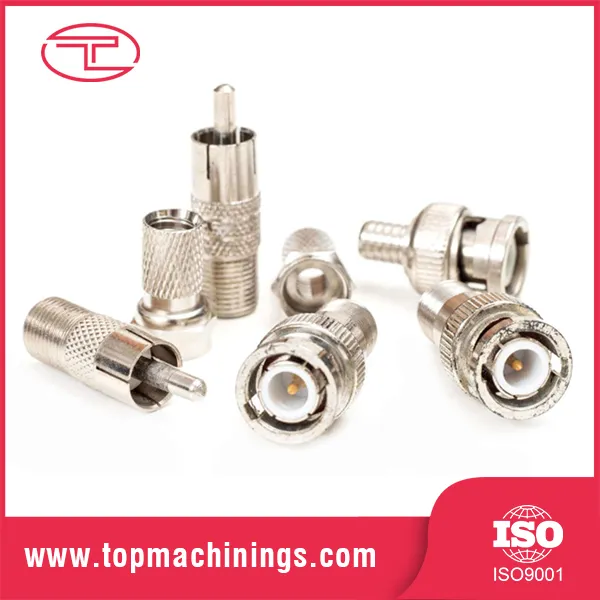

• أجزاء تحويل CNC (غراب رأس سويسري وثابت) للأعمدة الدقيقة والدبابيس والأكمام
• أجزاء الطحن باستخدام الحاسب الآلي لميزات الإسكان المعقدة
• الختم والتزوير للمكونات كبيرة الحجم وفعالة من حيث التكلفة
• المعالجة السطحية (الجلفنة، طلاء المسحوق، التلميع) - على الرغم من أن الأدوات الجراحية غالبًا ما تحدد الصقل الكهربائي أو التخميل، والتي يمكن لشركة Tuoyuan ترتيبها من خلال شركاء معتمدين

تعمل شركة Tuoyuan بموجب ISO 9001، مع سلسلة توريد كاملة بدءًا من المواد الخام وحتى الجزء النهائي. تعني فلسفتهم "التميز في كل التفاصيل" أن كل جزء يتم تدويره بدقة يتم فحصه باستخدام معدات قياس رقمية، ويتم الاحتفاظ بسجلات الدفعات لمدة تزيد عن 10 سنوات - وهو أمر ضروري لتتبع الأجهزة الطبية.

أداة عملية واحدة – قائمة مرجعية بسيطة للمصادر

عند تقييم مصدر الدقة للأجزاء المحولة للأجهزة الجراحية الروبوتية، اطلب ما يلي:

• تحليل تراكم التسامح على الميزة الأكثر أهمية لديك.
• تم قياس ثلاثة أجزاء عينة عشوائية باستخدام ميكروفون CMM أو ميكروفون ليزر.
• شهادة المواد توضح رقم الدفعة والتركيب الكيميائي.
• قدرة المعالجة (Cpk) - بالنسبة للقطر والتركيز، تعتبر Cpk ≥1.33 عتبة آمنة.

توفر Tuoyuan الأربعة جميعها بشكل قياسي.

أجزاء صغيرة، قفزة عملاقة للجراحة

لا يمكن إيقاف الاتجاه نحو الأدوات الجراحية الروبوتية الأصغر والأكثر ذكاءً. لكن ذلك لن يتحقق بمجرد تقليص التصاميم الحالية. يتطلب ذلكأجزاء تحولت الدقةصغيرة الحجم، ودقيقة للغاية، ويتم تصنيعها بكميات كبيرة باستمرار. بالنسبة لمديري المشتريات، فإن أفضل استراتيجية هي الشراكة مع شركة تشغيل المعادن التي أثبتت خبرتها في تحويل CNC، وسلسلة عمليات داخلية كاملة، ونظام جودة لا يترك شيئًا للصدفة.

أرسل رسم المكونات الدقيقة الأكثر تحديًا لديك إلىتويوانلمراجعة الجدوى وتشغيل العينة. استخدم جدول المعلمات أعلاه لتحديد التفاوتات واطلب تقرير قدرة العملية. يمكن لمورد الأجزاء المحولة بدقة مناسبة أن يقلل وقت التطوير الخاص بك إلى النصف - ويجعل أداتك الجراحية من الجيل التالي حقيقة واقعة.
