ماذا تعني عملية الإنتاج الكاملة باستخدام الحاسب الآلي؟

بدءًا من التصميم الأولي للمنتج ونمذجة CAD، ومرورًا ببرمجة CAM، وإعداد الماكينة، والتصنيع الفعلي، وحتى فحص الجودة النهائي والمعالجة اللاحقة، فإنه يستكشف كيفية تضافر الدقة الرقمية والكفاءة الميكانيكية لإنشاء أجزاء معدنية معقدة.

الخطوة 1: تصميم المنتج وإنشاء رسم CAD

الجميعالتصنيع باستخدام الحاسب الآلييبدأ بمتطلبات منتج العميل. يستخدم فريق التصميم لدينا برنامج CAD لرسم رسومات هندسية دقيقة ثنائية الأبعاد وبناء نماذج منتجات ثلاثية الأبعاد كاملة، والتي تضع الأساس للشكل النهائي للجزء النهائي.

تصميم للفحص

نقوم بتقييم أداء المواد الخام، ومساحة الوصول إلى الأدوات، وصعوبة المعالجة، وتكلفة الإنتاج في مرحلة التصميم لتجنب مشكلات التصنيع اللاحقة.

معايير النموذج الكامل

يجب أن تعرض النماذج ثلاثية الأبعاد كل الميزات الهيكلية للجزء بشكل كامل.

علامات فنية واضحة

تحتاج جميع الرسومات إلى تفاوتات أبعاد ملحوظة، وتفاوتات هندسية، ومتطلبات خشونة السطح للرجوع إليها أثناء الإنتاج.

الخطوة 2: برمجة CAM وتخطيط عمليات التصنيع

يعمل برنامج CAM كحلقة وصل بين ملفات التصميم وأدوات آلة CNC. يقوم المبرمجون الفنيون لدينا بتحويل نماذج CAD إلى G-code وM-code، وهي لغة الأوامر القابلة للقراءة لمعدات CNC.

قسم مرحلة التصنيع

نحن نفصل بين القطع الخشن والقطع النهائي لجميع الأجزاء: تعمل المعالجة الخشنة على إزالة المواد الزائدة بسرعة، بينما تحافظ المعالجة النهائية على الدقة وجودة السطح.

أداة القطع وتحسين المسار

نحن نختار أدوات القطع المطابقة ونصمم أقصر مسارات القطع الممكنة لتقليل وقت السفر الخامل وتعزيز كفاءة الإنتاج بشكل عام.

معلمات القطع المخصصة

يقوم الفنيون بتحديد سرعة المغزل، ومعدل التغذية، وعمق القطع، وخطوة القطع بشكل صارم على أساس مادة الجزء والهيكل.

اختبار محاكاة ما قبل الإنتاج

نقوم بتشغيل محاكاة قطع ثلاثية الأبعاد كاملة داخل البرنامج للتحقق من مخاطر تصادم الأدوات والقطع الزائد وكسر الأدوات قبل إرسال البرامج إلى ورشة العمل.

الخطوة 3: إعداد الآلة والتحضير في الموقع

قبل القطع الرسمي، يقوم مشغلو الورشة بإكمال جميع أعمال الإعداد المادي لمطابقة البرنامج الرقمي.

إعداد الأداة

يقوم المشغلون بإعداد جميع أدوات القطع المطلوبة كما هو مذكور في ورقة العملية، وقياس طول كل أداة وقطرها، ثم تركيبها بشكل صحيح في مخزن الأدوات الآلية.

لقط المواد الخام

يتم استخدام الملاجم، ألواح الضغط، أو التركيبات المخصصة لقفل فراغات المواد الخام بإحكام على طاولة العمل، مما يمنع التحول أثناء القطع عالي السرعة.

إعداد الأداة ومعايرة الأصل

يتم ضبط أنظمة إحداثيات العمل (مثل G54) لتأكيد نقطة الصفر لقطعة العمل حتى تتمكن الآلة من تحديد موقع المادة الخام بدقة.

تحميل البرنامج

يتم تحميل ملفات G-code الخالية من الأخطاء والتي تم التحقق منها بالكامل إلى نظام التحكم في ماكينة CNC.

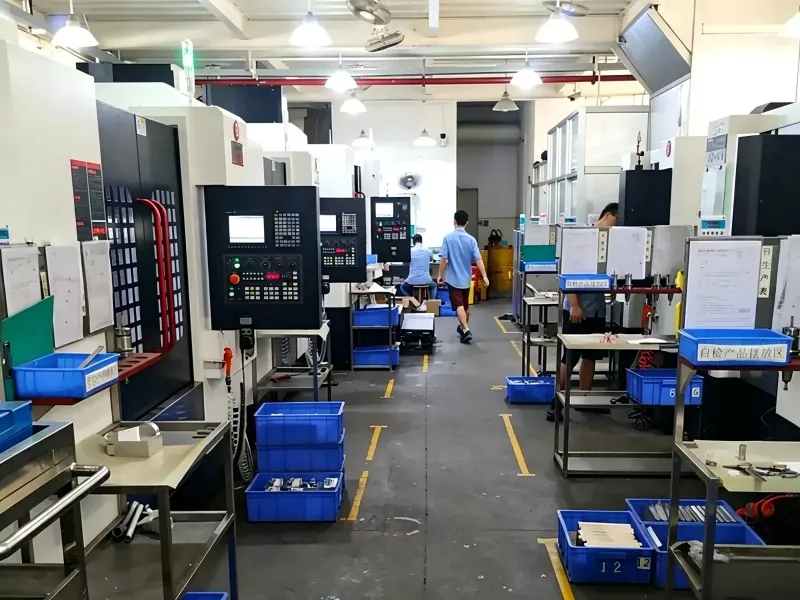

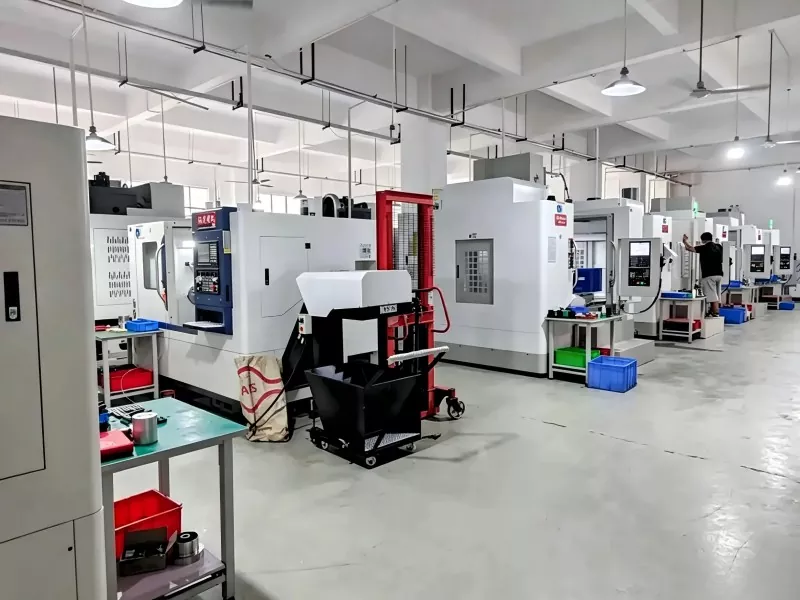

الخطوة 4: التشغيل الآلي والمراقبة في الوقت الحقيقي

تعمل ماكينة CNC تلقائيًا بعد تحميل الكود، ويكمل الارتباط متعدد المحاور عملية قطع المواد. يقوم المشغلون بمراقبة مستمرة لعملية التشغيل بأكملها.

أنواع التصنيع باستخدام الحاسب الآلي الشائعة

الطحن: تتحرك أدوات القطع الدوارة ضد قطع العمل الثابتة، مما يجعلها مثالية للأسطح المسطحة المعقدة والتجاويف والمقاطع المنحنية ثلاثية الأبعاد.

الخراطة: تدور فراغات المواد الخام أثناء تحرك أدوات القطع، وتستخدم للأجزاء الدوارة مثل الأعمدة والأقراص والأكمام (مثل إدراجات صب النحاس لدينا).

الحفر والتنصت: حفر ثقب دقيق ومعالجة الخيط الداخلي لتجميع المثبت.

نقاط المراقبة الرئيسية في الموقع

يجب على المشغلين مراقبة هذه التفاصيل عن كثب أثناء الإنتاج:

سائل تبريد كافي يغطي مناطق القطع بالكامل

علامات تآكل الأداة أو حواف القطع المتكسرة

اهتزاز غير عادي أو ضجيج غير طبيعي حاد من الجهاز

الخطوة 5: الفحص الدقيق ومراقبة الجودة

بمجرد الانتهاء من التصنيع، تخضع جميع الأجزاء لاختبارات مراقبة الجودة الصارمة للتأكد من مطابقتها لجميع مواصفات الرسم.

فحص البعد الأساسي

يستخدم العمال الفرجار الرقمي، والميكرومتر، وأجهزة قياس الحركة/عدم الحركة للتحقق السريع من الحجم.

اختبار الأبعاد عالي الدقة

بالنسبة للأجزاء المنحنية فائقة التسامح أو المعقدة، تختبر آلات قياس الإحداثيات (CMM) وكاشفات الصور الضوئية التفاوتات الهندسية بدقة.

اختبار الانتهاء من السطح

تقوم أجهزة اختبار خشونة السطح بفحص نعومة السطح لإزالة علامات الأدوات الواضحة وعيوب السطح.

الخطوة 6: مرحلة ما بعد المعالجة والتشطيب السطحي

الأجزاء التي تجتاز فحص الجودة تتلقى معالجة ثانوية للوفاء بمعايير التجميع والمظهر.

إزالة الأزيز

تقوم الأدوات اليدوية أو آلات التلميع أو معدات الموجات فوق الصوتية بإزالة النتوءات والحواف الحادة لتجنب الخدوش وضمان التجميع السلس.

تنظيف الأجزاء

يتم غسل جميع زيوت القطع والرقائق المعدنية والأوساخ السطحية بالكامل من كل قطعة عمل.

المعالجة السطحية المخصصة

نحن نقدم خيارات متعددة لتشطيب الأسطح وفقًا لسيناريوهات الاستخدام: السفع الرملي، والطلاء الكهربائي، والأكسدة، وطلاء الأكسيد الأسود، ورش المسحوق والمزيد للحماية من الصدأ والتأثيرات الزخرفية.

التفتيش النهائي والتعبئة والتغليف

فحص نهائي كامل للسلع تامة الصنع، ومعالجة ضد الصدأ، وتجميع المكونات، وتغليف مقاوم للصدمات للشحن.
