التصنيع باستخدام الحاسب الآلي دبابيس وتد الصناعية

دبوس الوتد عبارة عن دبوس أسطواني قصير يستخدم للحفاظ على المحاذاة الدقيقة بين جزأين أو أكثر من التجميع. على عكس المسمار الذي يربط الأجزاء معًا، فإن دبابيس الأوتاد الصناعية التي يتم تصنيعها باستخدام الحاسب الآلي تحدد موضعها. إنها  النقطة المرجعية التي تم بناء التجميع بأكمله حولها. عندما تقوم بربط علبة التروس بشفة المحرك، فإن المسامير اللولبية - وليس البراغي - تضمن بقاء الأعمدة في محاذاة.

تأتي دبابيس الوتد في شكلين رئيسيين: الضغط المناسب والانزلاق. يتم قياس الفرق في الأداء بين وتد جيد وسيئ بالميكرون: ضيق للغاية ومثير للقلق؛ فضفاض جدًا وينجرف التجميع.

المواد والصلابة للدبابيس الصناعية

الفولاذ الكربوني (1045/1060): استخدام عام مقوى ومقسّى وفعال من حيث التكلفة

الفولاذ المحمل (GCr15/52100): مقوى إلى HRC 60–64 لأقصى عمر للتآكل

غير القابل للصدأ (SUS303/304/316): مقاوم للتآكل للاستخدام الغذائي والبحري والطبي

فولاذ الأدوات المتصلب (لتطبيقات التآكل الخاصة)

نطاق القطر: 1 مم – 30 مم، الأطوال من 3 مم إلى 200 مم

فئات التسامح: m6 Press-fit، h6/h7-slip-fit ​​وفقًا لمعايير ISO 8734/8735، USAS B18.8.2

طريق التصنيع الكلاسيكي هو الطحن غير المركزي: يتم طحن القضبان حتى القطر النهائي على مطحنة غير مركزية، ثم يتم تقطيعها حسب الطول، وشطفها، وتقويتها. ما لا يدركه معظم المشترين هو أن ترتيب الطحن قبل التصلب مهم - فالتصلب بعد الطحن يسبب التشويه، ولهذا السبب نقوم بطحن المسامير الحرجة وتصلبها ثم طحنها بشكل نهائي.

مشاركة حالة Tuoyuan الحقيقية

الصناعة: الأتمتة الصناعية والآلات

المواد: الألومنيوم / الفولاذ المقاوم للصدأ

العملية: الخراطة والحز باستخدام الحاسب الآلي الدقيق

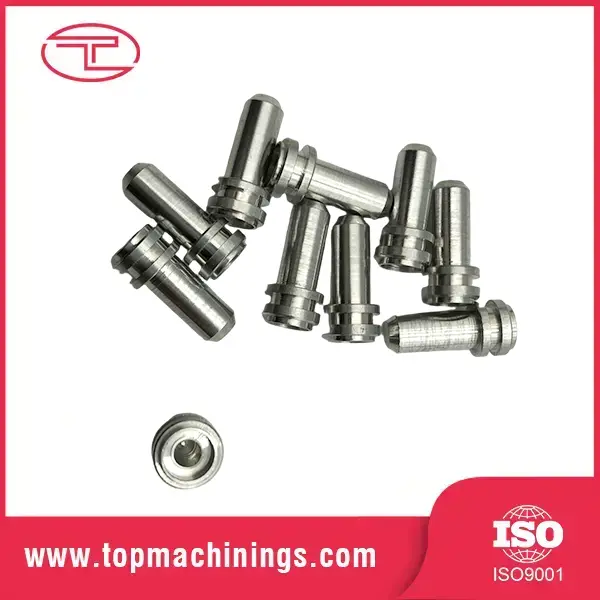

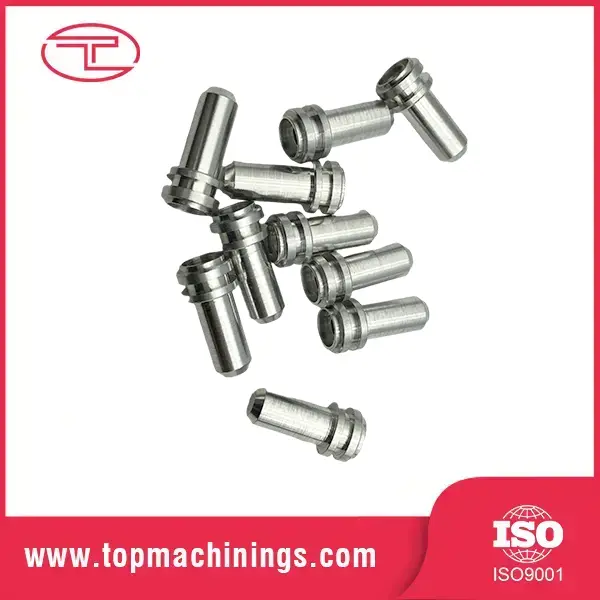

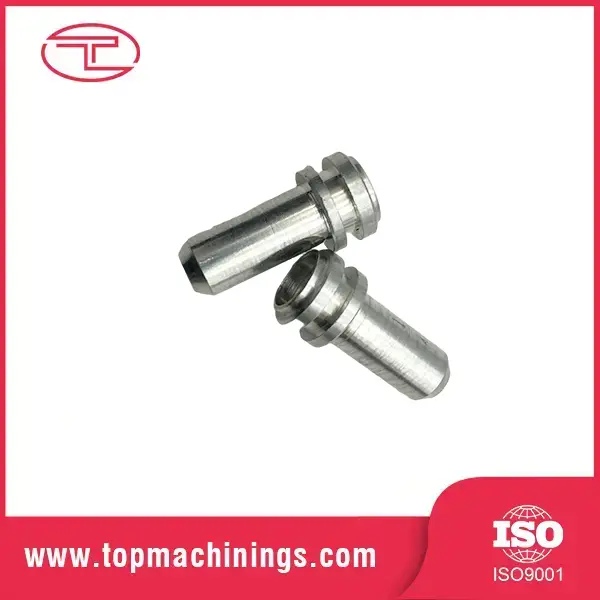

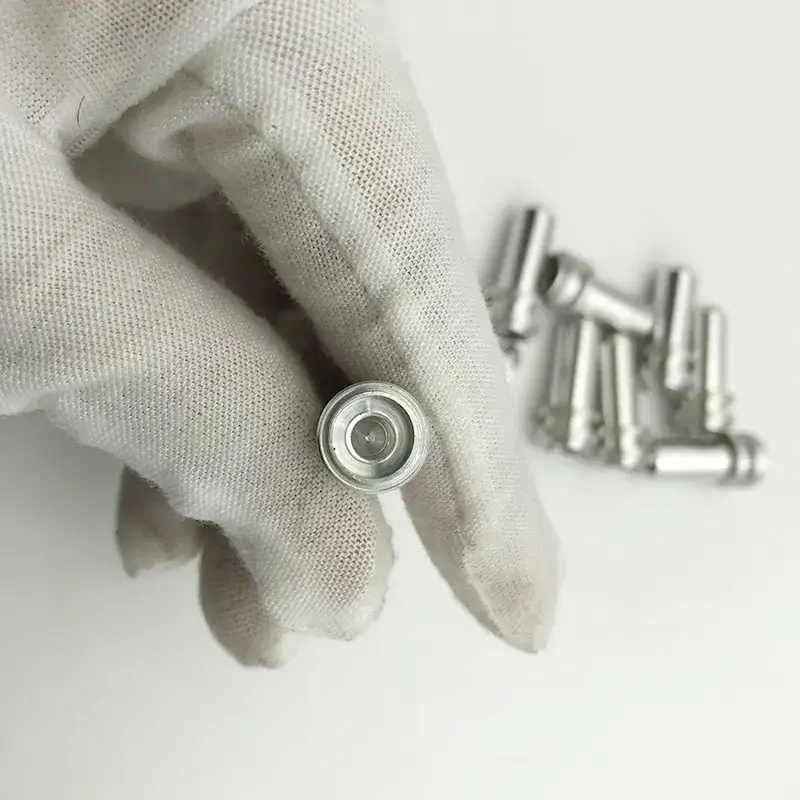

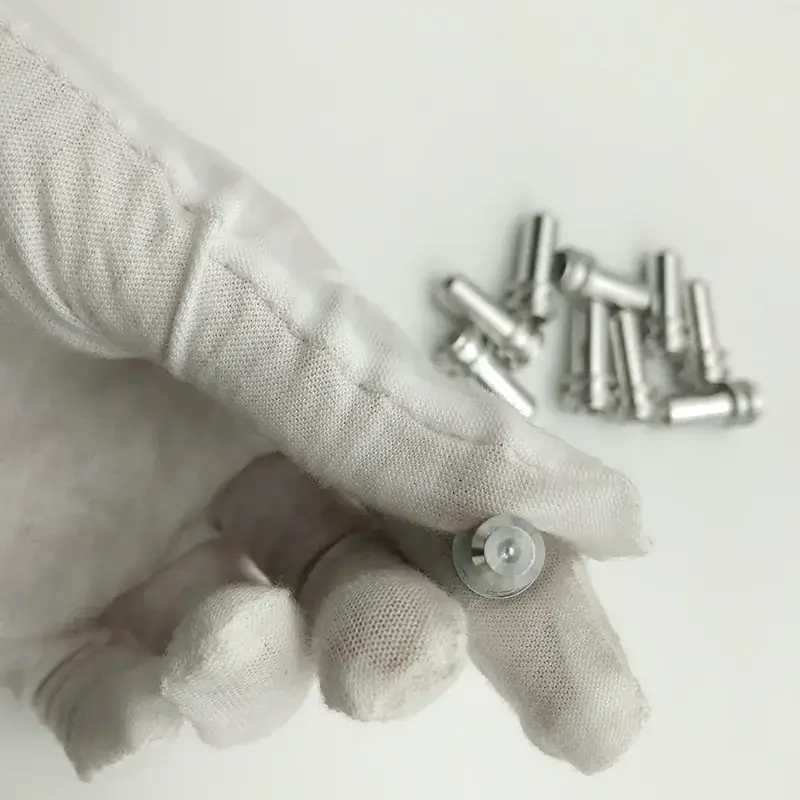

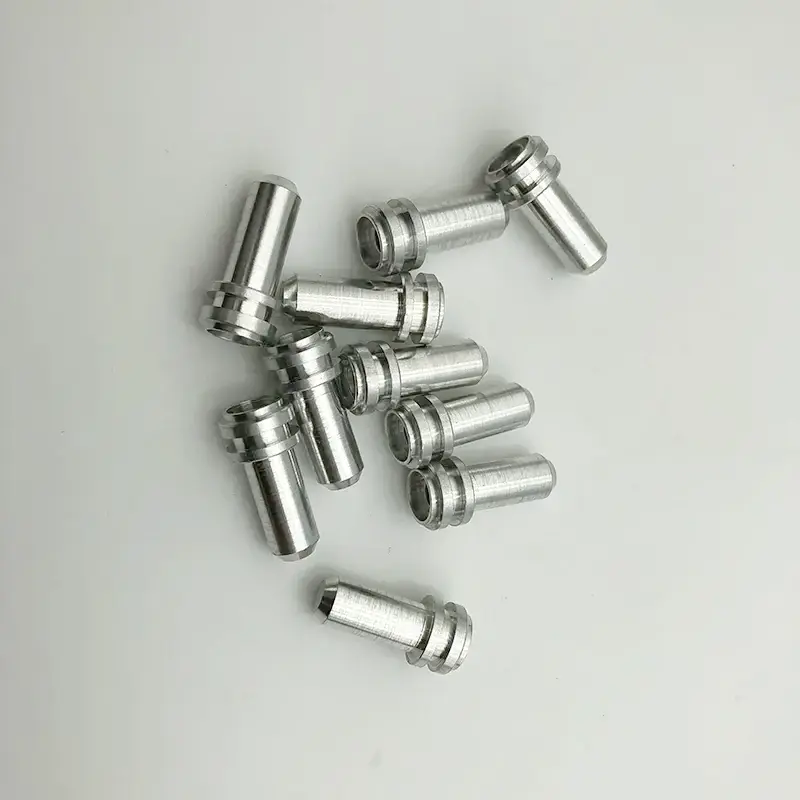

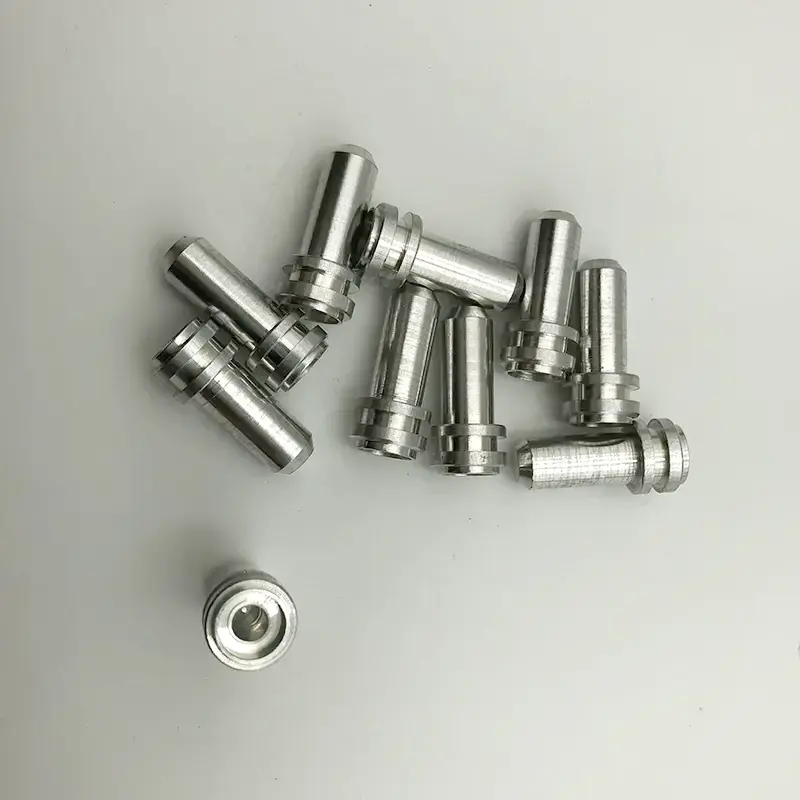

طلبت إحدى الشركات المصنعة للأتمتة في الولايات المتحدة دبابيس وتد صناعية مخصصة يتم تصنيعها باستخدام الحاسب الآلي مع أخاديد دقيقة للاحتفاظ بالحلقة الدائرية وتفاوتات صارمة للأبعاد لضمان المحاذاة الدقيقة والختم الآمن في خطوط التجميع عالية السرعة.

لقد أنتجنا هذه المسامير متعددة الخطوات باستخدام ماكينات خراطة CNC سويسرية عالية الدقة، مع الحفاظ على عمق الأخدود الدقيق واللمسة النهائية للسطح من أجل الغلق الأمثل. تم إجراء فحص بصري بنسبة 100% قبل التعبئة.

الميزات والفوائد الرئيسية

الأرض إلى ± 0.002 مم لتحديد المواقع بشكل صحيح

الأقطار النهائية عبارة عن أرضية غير مركزية تصل إلى ±0.002 مم مع تشطيب سطحي يبلغ Ra 0.2–0.4μm. هذا ليس تسامحًا "قريبًا بدرجة كافية" - فدبابيس الأوتاد الصناعية التي تعمل بالتصنيع باستخدام الحاسب الآلي هي التسامح الذي يجعل التجميعات قابلة للتكرار، والتركيبات دقيقة، والمنتجات متسقة.

مقسى إلى HRC 60+ للخدمة الطويلة

يتم تقوية دبابيس المحامل الفولاذية إلى HRC 60-64، مما يمنحها الصلابة اللازمة لتحمل الإدخال والإزالة المتكرر دون تسجيل أي نقاط. إن الوتد المتصلب يدوم أكثر من الوتد الناعم بأمر من حيث الحجم.

نهايات مشطوفة، حواف نظيفة

كلا الطرفين مشطوبان (عادةً 1.5×45 درجة) ومزيلان، لذلك تبدأ الدبابيس في الثقوب بشكل نظيف دون حلاقة المواد أو إتلاف فتحة الثقب. لا توجد نتوءات، ولا ثقوب مخدوشة، ولا تجميعات مرفوضة.

الاستقامة التي يمكنك الوثوق بها

يتم الاحتفاظ بنسب الطول إلى القطر بشكل مستقيم ضمن 0.01 مم لكل 50 مم. لا يفشل دبوس الوتد المنحني في تحديد موقعه فحسب، بل إنه يؤدي إلى إتلاف الثقب المعاد تثبيته عند الإدخال. نحن نقيس الاستقامة في كل دفعة إنتاج.

تجميع القطر الضيق للنوبات المختلطة

يتم فرز الدبابيس إلى مجموعات ذات أقطار ضيقة بحيث يوفر صندوق الدبابيس ضغطًا مناسبًا ومتناسقًا. لا مزيد من "هذا ينزلق، وهذا يحتاج إلى مطرقة" على خط التجميع الخاص بك.

مواصفات المنتج

عملية الإنتاج

يبدأ إنتاج دبوس وتد صناعي باستخدام الحاسب الآلي بمخزون قضيب مسحوب على البارد أو أرضي. القضبان عبارة عن أرضية غير مركزية حتى القطر شبه النهائي، ومقطعة إلى الطول، ومشطوبة، ومزخرفة. بالنسبة للدبابيس المتصلبة، تتم معالجتها بالحرارة ثم يتم طحنها حتى التسامح النهائي - الطحن على مرحلتين هو ما يحافظ على الدبوس النهائي مستديرًا ومستقيمًا تمامًا.

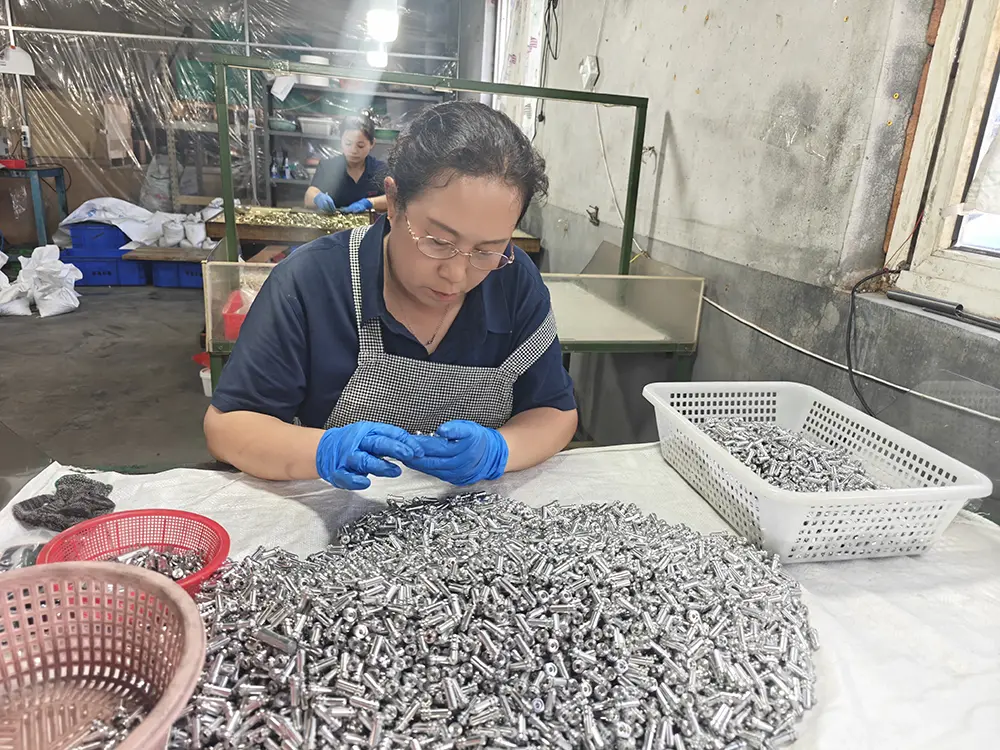

يغطي الفحص النهائي القطر (مع الميكرومتر ومقياس الهواء)، والصلابة (اختبار روكويل)، والاستقامة، وتشطيب السطح. يتم تجميع الدبابيس حسب القطر ومعبأة في عبوات مزيتة ومحمية من الصدأ. شهادات الدفعة تصاحب كل طلب.

الجدول الزمني للإنتاج

المهلة القياسية: 10-15 يومًا للأحجام القياسية؛ 15-18 يومًا مع التصلب والطحن.

اليوم 1-3: تأكيد الطلب واختيار المواد

اليوم 4-8: طحن القضبان، والقطع، والشطب

اليوم 9-12: المعالجة الحرارية والطحن النهائي (إذا كان محددًا)

اليوم 13-14: التفتيش والتجميع والتعبئة

اليوم 15: الإرسال من تشينغداو

لماذا تختار Tuoyuan Metal

القدرة على مستوى الميكرون، والأحجام الصناعية

مع أكثر من 10 سنوات في التصنيع الدقيق، و20 مخرطة CNC، وقدرة سنوية تبلغ 100 مليون قطعة، يمكن لشركة Tuoyuan Metal تقديم دبابيس وتد صناعية للتصنيع باستخدام الحاسب الآلي بأحجام من مستوى السيارات مع تفاوتات من مستوى المختبر. لقد قمنا بشحن دفعات مكونة من 2.5 مليون قطعة بمعدلات عيب أقل من 15 جزء في المليون.

المورد الموثوق به في أمريكا الشمالية

يذهب 60% من إنتاجنا إلى عملاء أمريكا الشمالية، مع معدل شراء متكرر يبلغ 95%. إذا لم تحدد دبابيس الأوتاد الخاصة بنا الأجزاء بشكل صحيح، فلن يقوم هؤلاء العملاء بإعادة الطلب - كل ربع سنة، لسنوات.

التتبع الكامل

تتم أرشفة شهادات مطحنة المواد، وسجلات المعالجة الحرارية، وتقارير الفحص لكل دفعة. إمكانية التتبع الكامل من مجموعة مخزون البار إلى الدبوس النهائي.

عينات سريعة وعروض الأسعار

يتم شحن طلبات العينات خلال 3-5 أيام. اقتباسات خلال 24 ساعة. تم الرد على مشكلات الجودة خلال 48 ساعة. هذا هو معيارنا، وليس وعدنا.

التعبئة والتغليف والشحن

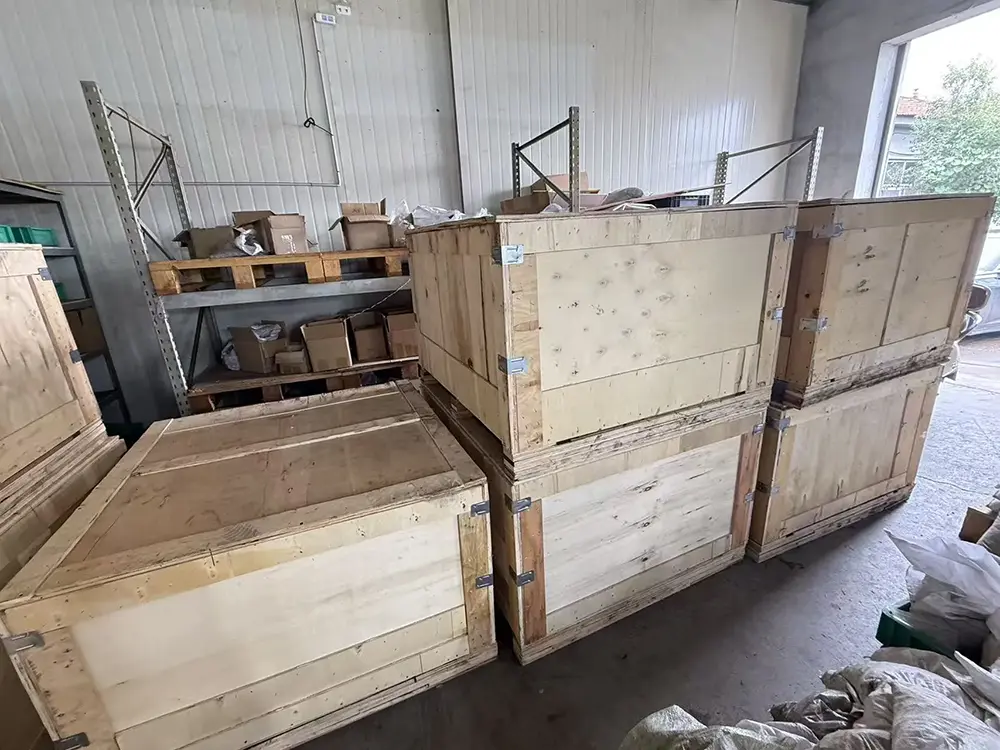

يتم تزييت الدبابيس أو تغليفها، ومعبأة في أكياس بولي مع مانع للصدأ، ويتم شحنها في علب كرتون أو علب خشبية. Express (DHL/FedEx/UPS) للطلبات الصغيرة والشحن البحري من ميناء تشينغداو بكميات كبيرة. الوثائق: الفاتورة التجارية، قائمة التعبئة، بوليصة الشحن، شهادة المنشأ، شهادة اختبار المواد. لمعرفة أسعار دبابيس وتد الصناعية باستخدام الحاسب الآلي، أو الطلبات بالجملة، أو عرض الأسعار، اتصل بفريق التصدير لدينا.

التعليمات

س 1: ما هو التسامح الذي تحمله دبابيس الوتد الخاصة بك؟

A1: يبلغ التسامح الأرضي القياسي ±0.002 مم على القطر، مع تشطيب السطح Ra 0.2–0.4μm. فئات الملاءمة المتاحة: M6 للضغط، وh6/h7 للانزلاق.

س2: ما الفرق بين دبابيس التثبيت m6 وh6؟

A2: دبابيس m6 كبيرة الحجم قليلاً للتركيب بالضغط، فهي تُغلق في فتحات مُعاد تدويرها وتتطلب أداة سحب لإزالتها. دبابيس h6/h7 قابلة للانزلاق للتركيبات التي يجب تفكيكها بانتظام. أخبرنا بطلبك وسنوصي بالفصل المناسب.

Q3: هل تقدمون دبابيس مقاومة للصدأ؟

ج3: نعم - يمكن تصلب الفولاذ المقاوم للصدأ بالترسيب إلى HRC 38–44 مع مقاومة ممتازة للتآكل. بالنسبة للطعام أو المهام البحرية، فهذا هو الخيار الصحيح.

س 4: هل يمكنك عمل دبابيس ذات طول مخصص أو دبابيس مشطوفة؟

ج4: نعم. نقوم بقطع أطوال مخصصة، وحواف مخصصة، وأطياف مدببة، وأخاديد لكل رسم. موك للدبابيس المخصصة منخفض - العينات موضع ترحيب.

س5: كيف يمكنك منع الصدأ على الدبابيس الموجودة في المخزن؟

A5: يتم تزييت الدبابيس ومعبأة بورق مانع للتآكل في طور البخار. بالنسبة للشحن البحري في الخارج، نستخدم عبوات VCI لضمان وصول خالي من الصدأ.
