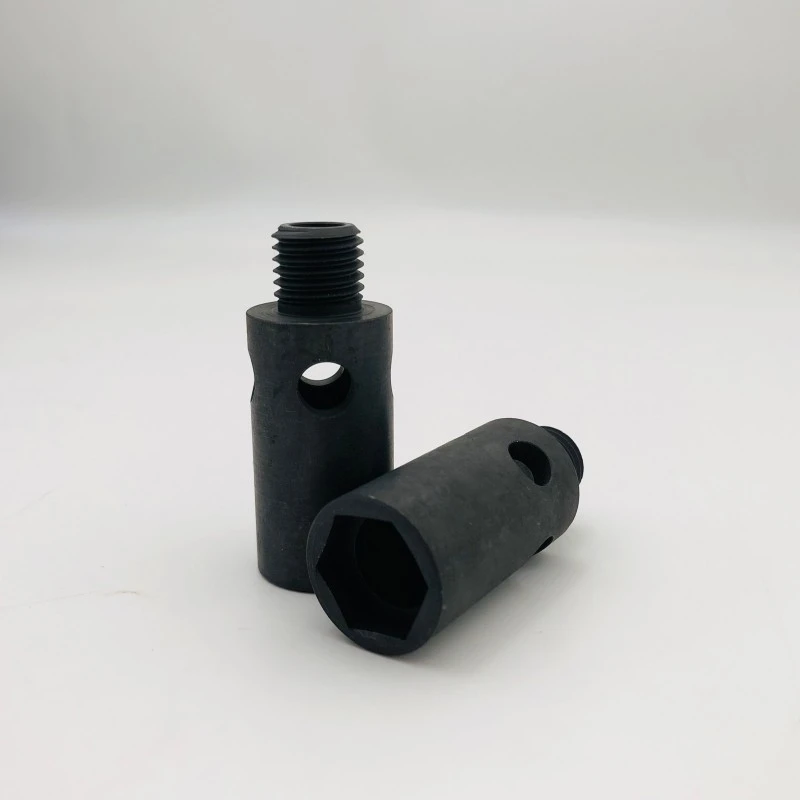

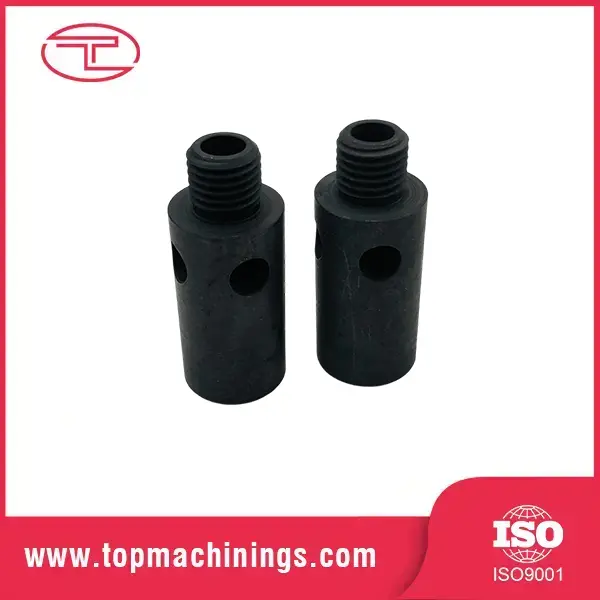

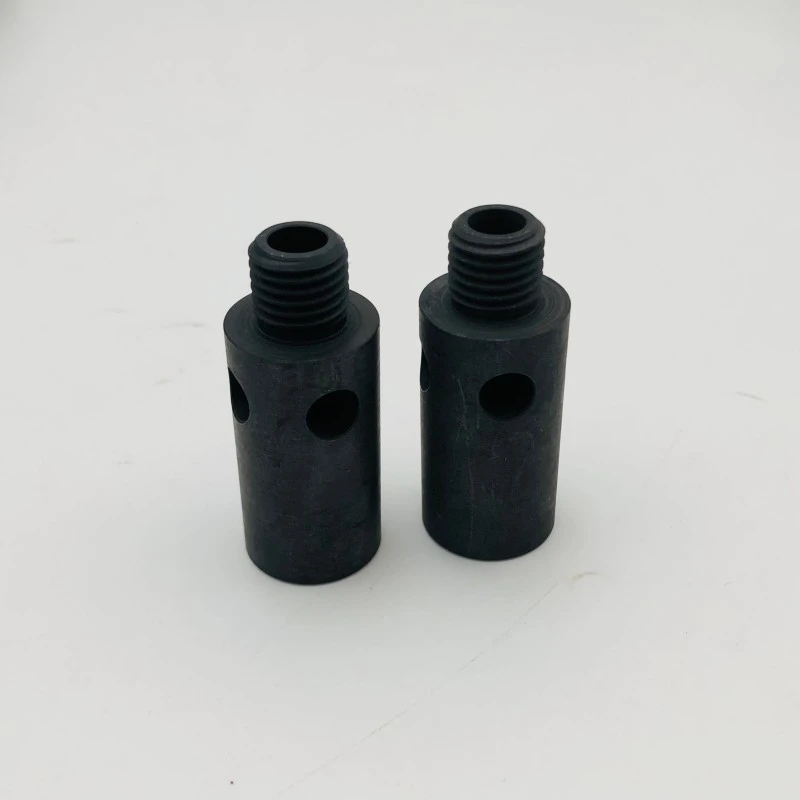

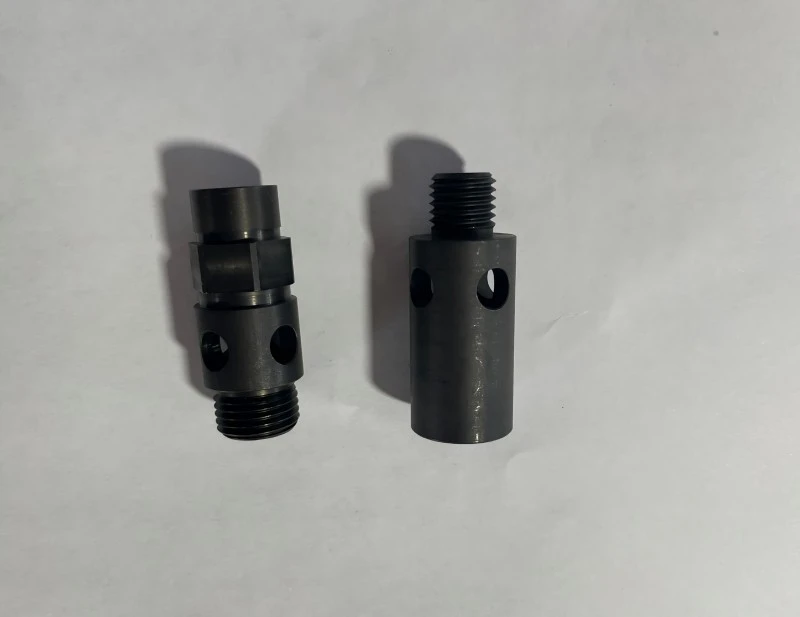

التصنيع باستخدام الحاسب الآلي الدقة الخيوط رمح

العمود الملولب عبارة عن مكون دوار أسطواني به خيوط مُشكَّلة بطول جزء أو كل طوله. المثال الكلاسيكي هو المسمار الرئيسي - قلب كل آلة CNC، وطابعة ثلاثية الأبعاد، ومشغل خطي - حيث يقوم الخيط بتشغيل صمولة لتحويل الدوران إلى حركة خطية دقيقة. لكن العمود الملولب الدقيق للتصنيع باستخدام الحاسب الآلي يظهر أيضًا كأعمدة محرك ذات نهايات ملولبة، وقضبان ربط، ومسامير ضبط، وأعمدة تغذية.

إن ما يفصل العمود الملولب الجيد عن العمود السيئ يكون غير مرئي للوهلة الأولى ويكون كارثيًا في الخدمة: دقة درجة الخيط على الطول الكامل. سيؤدي المسمار اللولبي الذي يحتوي على خطأ تراكمي في خطوة يبلغ 0.1 مم على مسافة متر واحد إلى وضع أداة الماكينة الخاصة بك بشكل خاطئ بمقدار 0.1 مم - في كل مرة. هذا هو الفرق بين الجزء الدقيق وجزء المشكلة.

اعتبارات التصميم والمواد

الدرجات المشتركة: 4140/42CrMo، 1045 (المهمة العامة)، SUS303/316 (مقاومة التآكل)، 6061-T6 (خفيفة الوزن)

أشكال الخيوط: Acme، شبه منحرف، متري ISO، UNC/UNF، متوافق مع اللولب الكروي

المعالجة الحرارية: التصلب التحريضي لجوانب الخيط، أو التصلب من خلال، أو الكربنة

الميزات الهامة: فتحات مركزية للطحن، ومفاتيح المفاتيح، والمسطحات، والثقوب المتقاطعة، وأقطار الخطوات

التركيز بين قطر درجة الخيط ومجلات المحمل: ≥ 0.02 مم TIR

الاستقامة: 0.05 مم/م قياسي، 0.02 مم/م للدرجات الدقيقة

بالنسبة للعمود الملولب الدقيق للتصنيع باستخدام الحاسب الآلي، فإن اختيار المواد هو قرار الأداء: 4140 تصلب والأرض يعطي عمر تآكل طويل واستقرار الأبعاد؛ يوفر الألومنيوم 6061 حركة خفيفة الوزن منخفضة القصور الذاتي للتطبيقات عالية السرعة. نوصي بالدرجة بناءً على الحمل والسرعة ودورة العمل - وليس السعر فقط.

الميزات والفوائد الرئيسية

خيوط دقيقة على كامل الطول

يتم قطع الخيوط بنقطة واحدة أو طحنها بالخيط تحت تحكم CNC، مع التحقق من دقة درجة الصوت على طول الخيط بالكامل - وليس فقط عند المقياس. بالنسبة للعمود الملولب الدقيق للتصنيع باستخدام الحاسب الآلي، فإننا نحتفظ بخطأ تراكمي في درجة الصوت في حدود 0.02 مم لكل 300 مم، بحيث يتم وضع جهازك بشكل صحيح في كل نقطة تحرك.

علاقة متحدة المركز بين الخيط والمجلة

يتم تصنيع الخيط ودفاتر المحامل في إعداد واحد أو في مراكز بين عمليتين، مع الاحتفاظ بالنفاذ أقل من 0.02 مم. العمود الذي يعمل بشكل صحيح يرتدي بشكل متساوٍ، ويهتز بشكل أقل، ويطيل عمر المحمل.

المعالجة الحرارية المتطابقة مع الواجب

يوفر التصلب الحثي على جوانب الخيط سطحًا مقاومًا للتآكل مع الحفاظ على صلابة القلب لنقل عزم الدوران. بالنسبة لتطبيقات الدورة العالية، نقوم بالكربنة أو التقسية وفقًا لمواصفاتك.

أقطار الأرض حيث يهم

يمكن أن تكون دفاتر المحامل وأسطح السدادات أرضية أسطوانية حتى Ra 0.2μm مع تسامح ±0.003 مم - تشطيب السطح الذي يحافظ على مانعات التسرب خالية من التسرب والمحامل هادئة عند عدد دورات مرتفع في الدقيقة.

وقفة واحدة: رمح + تركيبات

نقوم بتصنيع العمود بالكامل: الخيوط، والمفاتيح، والمسطحات، والثقوب المتقاطعة، والأطراف الملولبة - جزء واحد، ومورد واحد، ومعيار جودة واحد. لا يوجد بائع ثانٍ، ولا يوجد تسامح في التراص بين المكونات.

مواصفات المنتج

التطبيقات النموذجية

باعتبارها شركة مصنعة وموردة للأعمدة الملولبة الدقيقة للتصنيع باستخدام الحاسب الآلي، تقوم شركة Tuoyuan Metal بتوريد الأعمدة بكميات كبيرة بسعر المصنع المباشر من أجل:

مسامير الرصاص والأعمدة المتوافقة مع اللولب الكروي لآلات CNC والطابعات ثلاثية الأبعاد

أعمدة محرك ذات نهايات ملولبة للوصلات والبكرات

المحرك الخطي ومكونات الاسطوانة الكهربائية

قضبان الربط ومسامير التعديل للمعدات الصناعية

مكونات ملولبة لتوجيه وتعليق السيارات

أعمدة تغذية لآلات النسيج والتغليف والطباعة

معلومات عنا

التصنيع الدقيق هو عملنا الأساسي

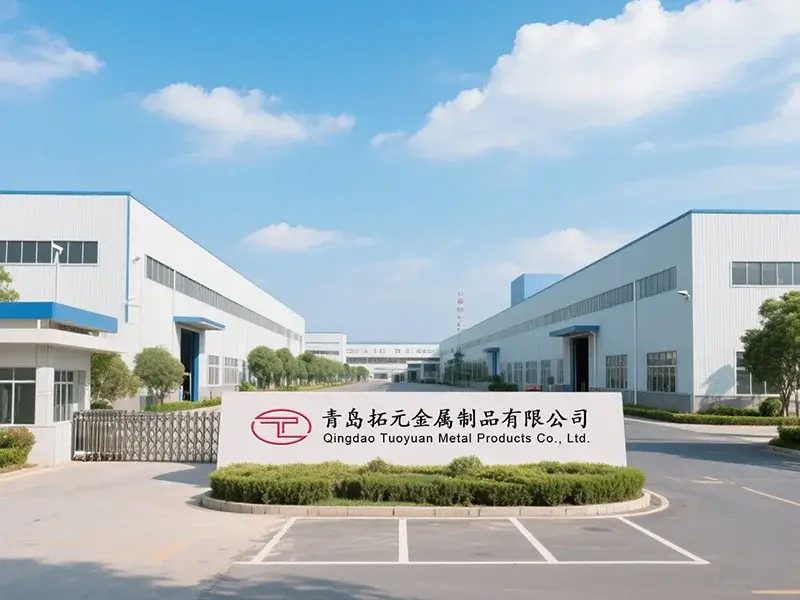

تتخصص شركة Tuoyuan Metal في الأجزاء المحولة بدقة والمكونات المُشكَّلة باستخدام الحاسب الآلي - العمود الملولب الدقيق للتصنيع باستخدام الحاسب الآلي موجود بشكل مباشر في غرفة القيادة لدينا. عشر سنوات من الخبرة في التصنيع، و20 مخرطة CNC عالية السرعة، و5 مراكز تصنيع، وقدرة سنوية تبلغ 100 مليون قطعة.

ثبت في أسواق أمريكا الشمالية

تذهب 60% من مبيعاتنا إلى أمريكا الشمالية، حيث يطلب العملاء تفاوتًا صارمًا وتسليمًا موثوقًا به. معدل الشراء المتكرر بنسبة 95% يعني أن عملائنا يعيدون الطلب - وهي أقوى شهادة جودة على الإطلاق.

اتصال سريع وواضح

يتحدث فريق المبيعات لدينا اللغة الإنجليزية بطلاقة ويستجيب خلال 24 ساعة. تحصل مشكلات الجودة على رد خلال 48 ساعة. لا حواجز لغوية، لا هارب.

الدعم الهندسي مدمج

لست متأكدا من المواد أو المعالجة الحرارية؟ أرسل لنا طلبك وسنوصي بالدرجة والعملية المناسبة. نحن ندعم من النموذج الأولي إلى الإنتاج الضخم.

التعليمات

س: هل تصنع مسامير الرصاص؟ ما هي الدقة التي يمكنك تحقيقها؟ ج: نعم، تعتبر براغي الرصاص أحد تخصصاتنا. الدرجة القياسية تحمل ±0.05 مم لكل 300 مم؛ درجة الدقة تحمل خطأ تراكمي في درجة الصوت يبلغ ±0.02 مم. للحصول على دقة أعلى، نوصي بالبراغي الكروية، والتي يمكننا توفيرها أيضًا.

س: هل يمكنك آلة رمح من عينة؟ ج: نعم، نقوم بإجراء هندسة عكسية من العينات المادية وكذلك الرسومات. نقوم بقياس العينة وإنشاء الرسم والتأكيد معك قبل الإنتاج.

س: ما هي المعالجة الحرارية التي توصي بها للخيط المقاوم للتآكل؟ ج: بالنسبة لمعظم تطبيقات الأعمدة والمشغلات الملولبة الدقيقة في التصنيع باستخدام الحاسب الآلي، فإن التصلب التحريضي لجوانب الخيط إلى HRC 45–55 هو الاختيار الصحيح - سطح صلب، قلب صلب. من أجل التآكل الشديد، تتوفر الكربنة أو التصلب الكامل.

س: هل يمكنك الاحتفاظ بتسامح القطر الذي تطالب به؟ ج: نعم. أقطار مستديرة تحمل ±0.02 مم؛ أقطار الأرض تحمل ±0.005 مم. تتمتع ماكينات CNC الخاصة بنا بدقة تحديد موضع متكررة تبلغ ±±0.003 مم، ويتم التحقق منها عن طريق فحص CMM على كل دفعة.

س: ما هو موك الخاص بك والمهلة الزمنية؟ ج: النموذج الأولي موك مرن (حتى 1-5 قطع). إنتاج موك من حوالي 500 قطعة. متوسط ​​المهلة الزمنية 15 يومًا، 18-20 يومًا مع الطحن والمعالجة الحرارية.
