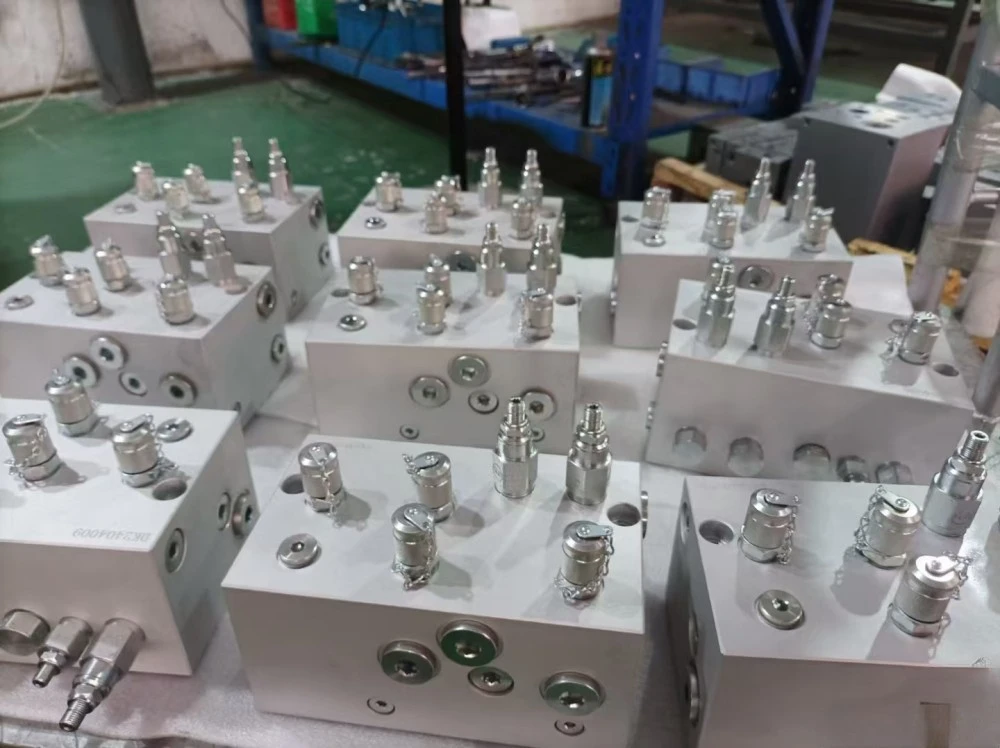

تركيب هيدروليكي بآلة CNC

التركيب الهيدروليكي الذي يتم تصنيعه باستخدام الحاسب الآلي هو تركيب هيدروليكي يربط الخراطيم والأنابيب والمضخات والصمامات والأسطوانات في النظام الهيدروليكي. يبدو الأمر بسيطًا - جسم معدني بخيوط ووجه مانع للتسرب - ولكنه يعمل في ظل ظروف قاسية: ضغوط تتراوح من 50 إلى 400+ بار، وتقلبات في درجات الحرارة، واهتزاز، والسائل الهيدروليكي الذي يجد أي مسار للتسرب مثلما يجد الماء صدعًا.

مهمة التركيب هي الختم. سواء أكان ذلك توهج JIC بزاوية 37 درجة، أو ORFS (ختم الوجه الدائري)، أو خيط متوازي BSPP، أو خيط مدبب NPT، فإن هندسة الختم يتم تشكيلها بدقة ميكرون. سطح مانع للتسرب من الجولة بمقدار 0.02 مم هو تركيب يبكي. الخيط ذو الجذر الممزق هو تركيب ينفجر تحت الضغط. That is why machining quality is not a "nice to have" here — it is a safety issue.

الميزات والفوائد الرئيسية للتركيبات الهيدروليكية المُشكَّلة باستخدام الحاسب الآلي

إغلاق الأسطح مُصنع آليًا، وليس "جيدًا بما فيه الكفاية" The 37° flare cone, O-ring groove, and seat faces are machined with controlled tolerances (seat angle ±0.5°, surface finish Ra 0.8μm max). A proper sealing surface is what keeps 350 bar inside the pipe and out of your equipment room.

خيوط نظيفة وحادة يتم قطع الخيوط أو لفها إلى 6 جم/6 ساعة مع شكل جانبي كامل - بدون جذور ممزقة، ولا قمم ملفوفة. يتم التحقق من الخيوط المدببة (NPT/BSPT) باستخدام مقاييس الحلقة L1/L2 لضمان وصلة محكمة وغير قابلة للتسرب.

الثقة التي تم اختبارها بالضغط نقوم باختبار تركيبات الضغط إلى ضغط تشغيل مقدر بـ 1.5× على دفعات العينات، ويتم فحص كل تركيب بصريًا وأبعاديًا. بالنسبة للتطبيقات الحرجة، يتوفر اختبار الضغط بنسبة 100%.

الحق المادي للسوائل فولاذ كربوني مطلي بالزنك لأنظمة الزيوت المعدنية القياسية؛ غير القابل للصدأ 316 للأغذية والسوائل البحرية والعدوانية؛ النحاس لخدمة الهواء المضغوط والمياه ذات الضغط المنخفض. المادة الصحيحة تمنع التآكل الجلفاني والفشل المبكر.

النظافة التي يمكنك تحديدها يتم تنظيف التركيبات بالموجات فوق الصوتية وتعبئتها وفقًا لمواصفات النظافة الخاصة بك - بما في ذلك فئات النظافة ISO 4406 للأنظمة المؤازرة الحساسة والأنظمة التناسبية.

مواصفات المنتج

التطبيقات النموذجية

باعتبارها شركة مصنعة وموردة للتركيبات الهيدروليكية المُشكَّلة باستخدام الحاسب الآلي، تقوم شركة Tuoyuan Metal بتوريد التركيبات بكميات كبيرة بسعر المصنع المباشر من أجل:

المكونات الهيدروليكية المتنقلة - الحفارات والرافعات والآلات الزراعية

الأنظمة الهيدروليكية الصناعية – المكابس، آلات القولبة بالحقن، الأدوات الآلية

الدوائر الهيدروليكية لمعدات البناء

الأنظمة الهيدروليكية البحرية والبحرية (316 غير قابلة للصدأ)

تجهيز الأغذية وخطوط السوائل الصيدلانية

مناضد الاختبار وأنظمة التشحيم والدوائر الهوائية

عملية الإنتاج

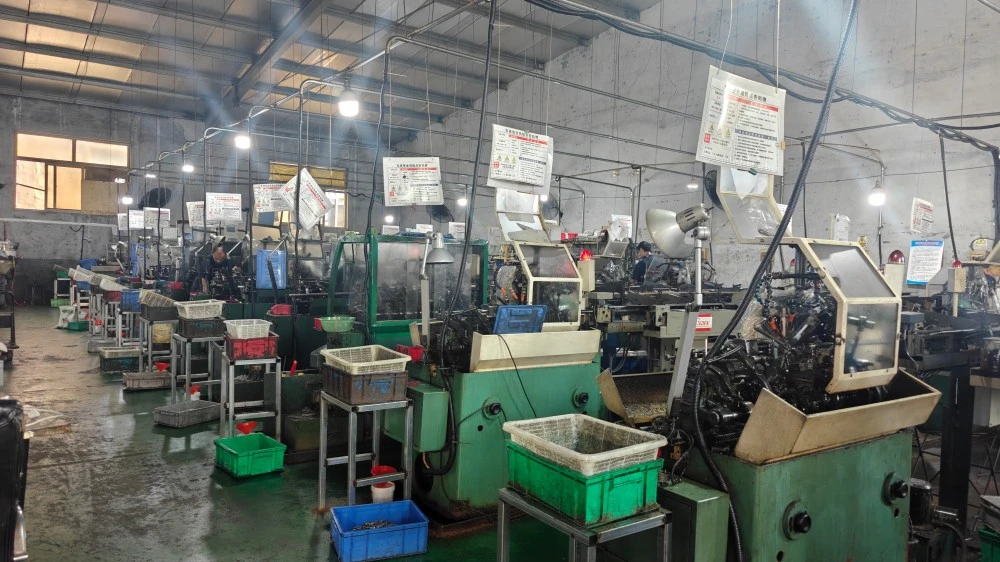

يتم تصنيع التركيبات الهيدروليكية من مخزون القضبان على مخارط CNC - غالبًا في دورة تثبيت واحدة. يتم تدوير الأجسام السداسية، وحفرها، ولولبها، ويتم قطع هندسة الختم (مخروط متوهج، أو أخدود على شكل حرف O، أو مستدق) باستخدام أدوات مخصصة. نهج الإعداد الفردي هو ما يجعل سطح الختم متحد المركز مع الخيط.

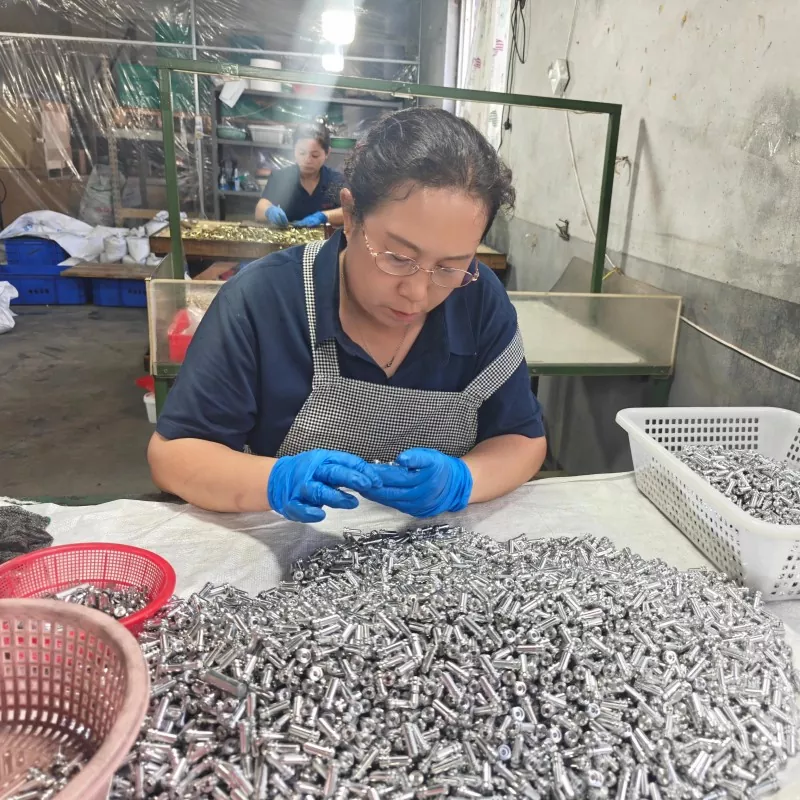

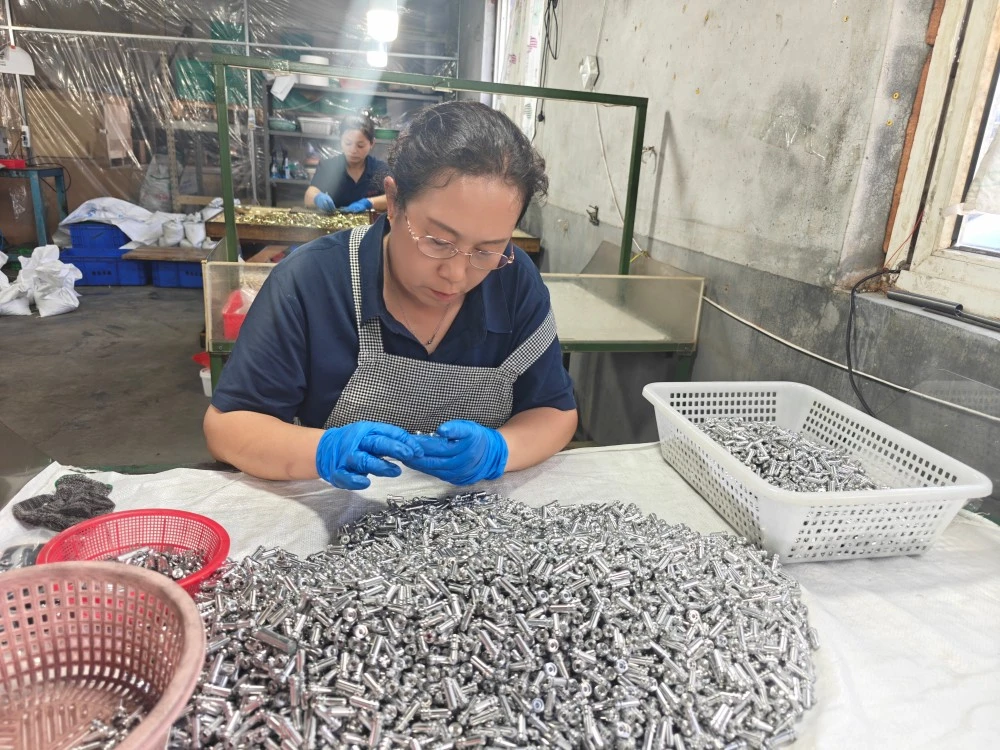

بعد التصنيع، يتم إزالة حواف التركيبات - وهو أمر بالغ الأهمية لجوانب الختم - ثم تتم معالجة السطح (طلاء الزنك، أو النيكل الزنك، أو التخميل). يتم تنظيف التركيبات بالموجات فوق الصوتية لإزالة الرقائق والبقايا، ثم يتم فحصها: قياس الخيط، وفحص زاوية المقعد، وقياس الأبعاد، واختبار ضغط العينات.

لماذا تختار Tuoyuan Metal

دقة التصنيع حيثما يكون ذلك مهمًا تتمتع مخارط CNC الخاصة بنا بدقة تحديد موضع متكررة تبلغ ±±0.003 مم، ونقوم بشكل روتيني بالتشغيل الآلي حتى ±0.01 مم على التركيبات - شريط التسامح الذي يحافظ على صحة إغلاق الأسطح وقياس الخيوط.

عقد من الخبرة في تشغيل المعادن أكثر من 10 سنوات في تصنيع الأجزاء الدقيقة، مع مصنع بمساحة 5000 متر مربع، و20 مخرطة CNC، وسعة سنوية تبلغ 100 مليون قطعة. لقد قمنا بتصنيع كل معايير التركيب في هذا الكتالوج - عدة مرات.

استجابة الجودة لمدة 48 ساعة If a problem is found, we respond within 48 hours and take full compensation responsibility as agreed. That commitment, honored consistently, is why 95% of our customers reorder.

وثائق جاهزة للتصدير Material certificates, inspection reports, and pressure test records ship with every order. تنسيق التفتيش من طرف ثالث متاح.

التعبئة والتغليف والشحن

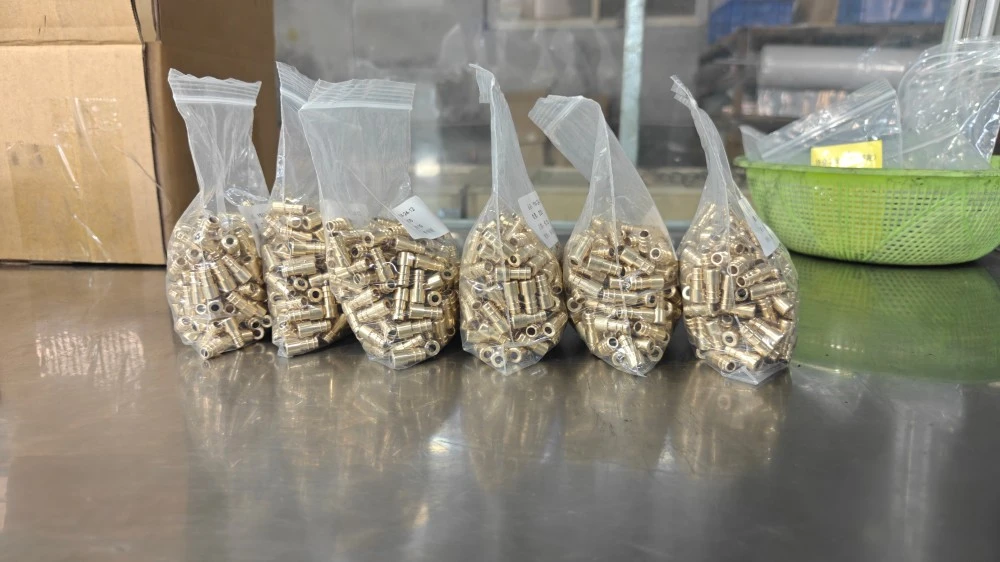

يتم تنظيف التركيبات وحمايتها ضد التآكل وتعبئتها في أكياس بولي أو كرتون أو صناديق خشبية للتصدير. الشحن السريع والجوي والبحري متاح من ميناء تشينغداو. الوثائق: الفاتورة التجارية، قائمة التعبئة، بوليصة الشحن، شهادة المنشأ، شهادة اختبار المواد. لمعرفة أسعار التركيبات الهيدروليكية المُشكَّلة باستخدام الحاسب الآلي، أو الطلبات بالجملة، أو عرض الأسعار، اتصل بفريق التصدير لدينا.

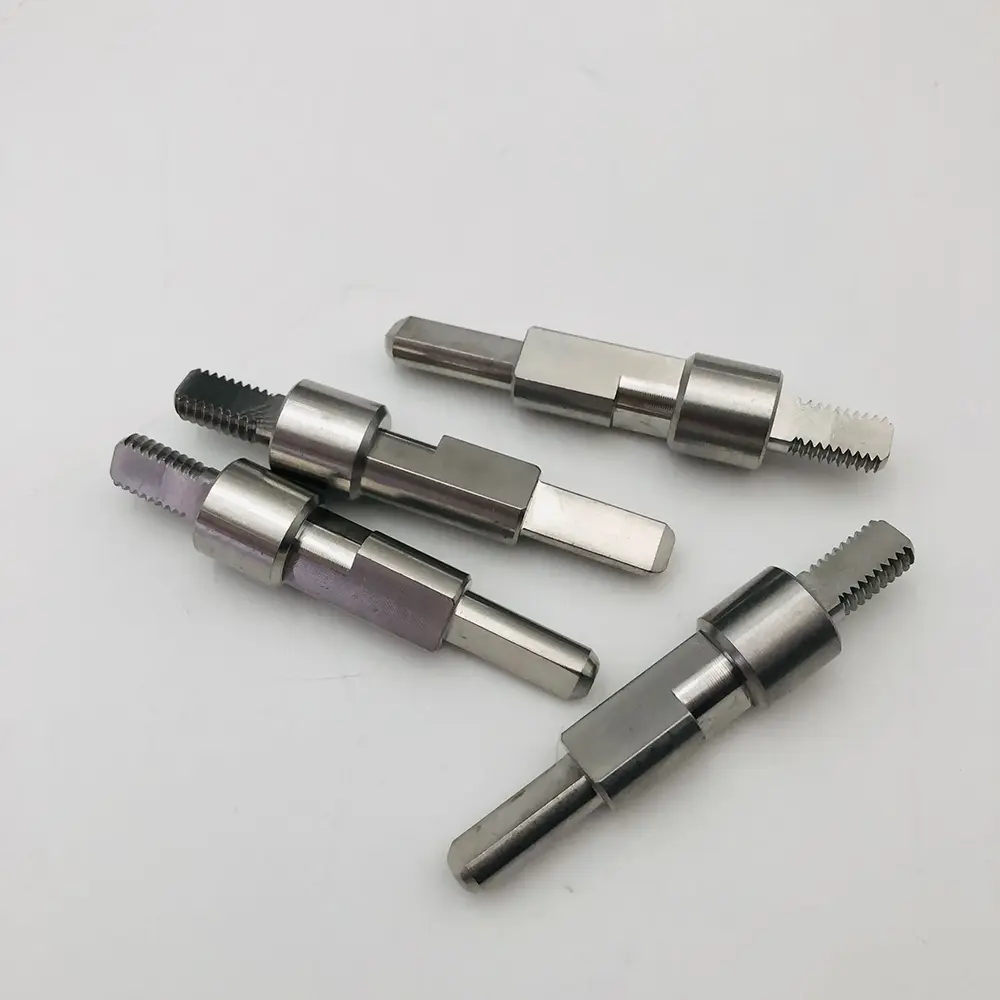

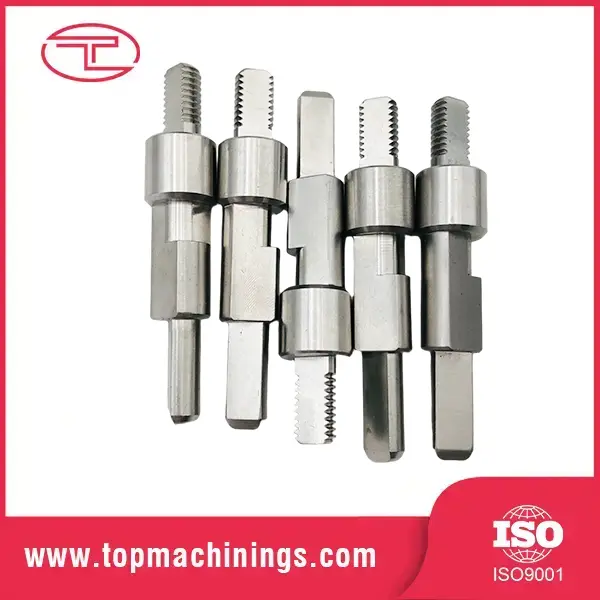

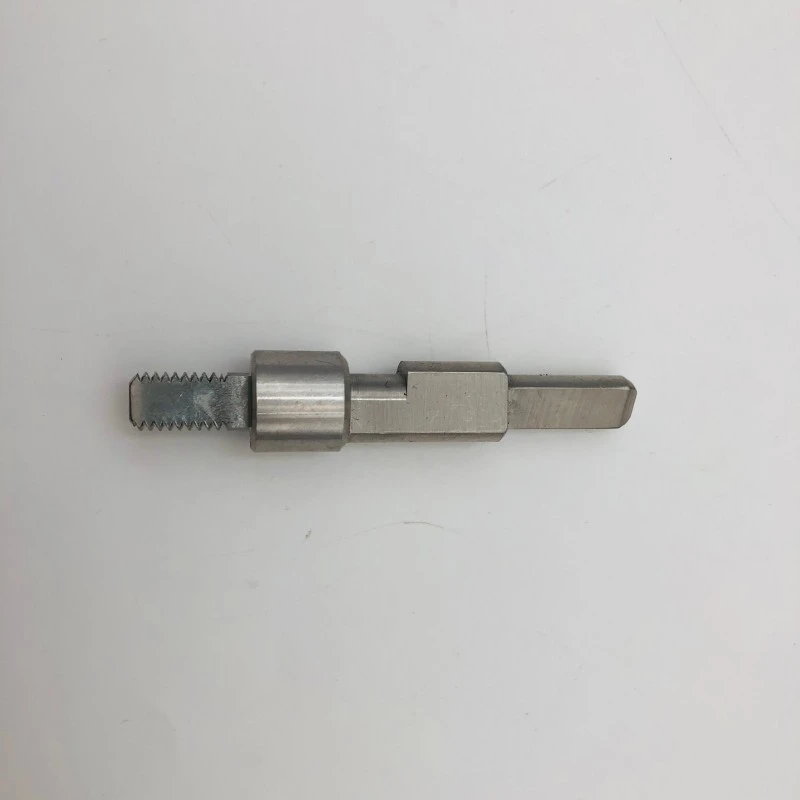

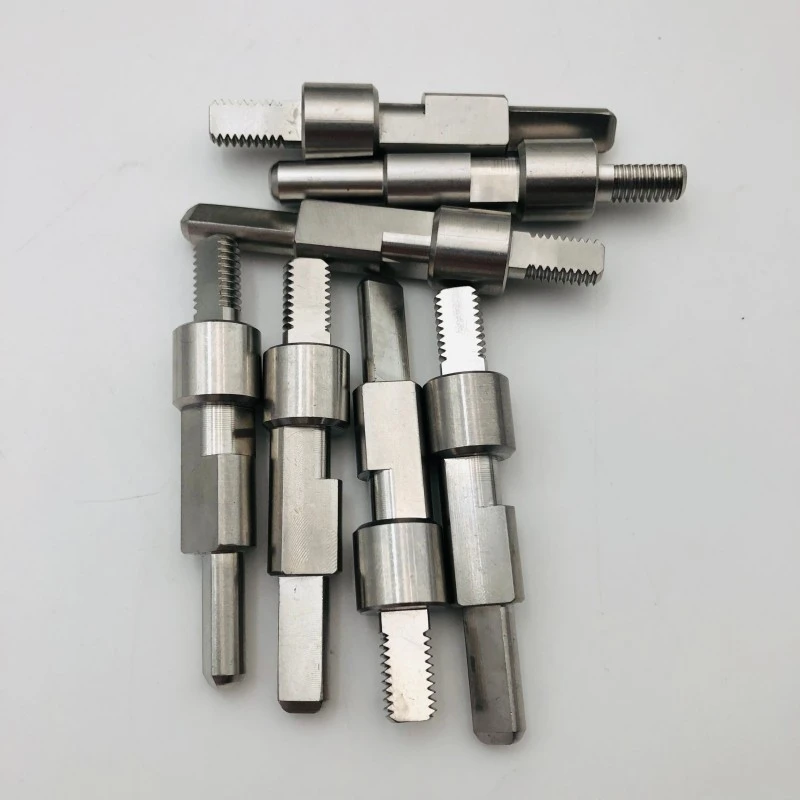

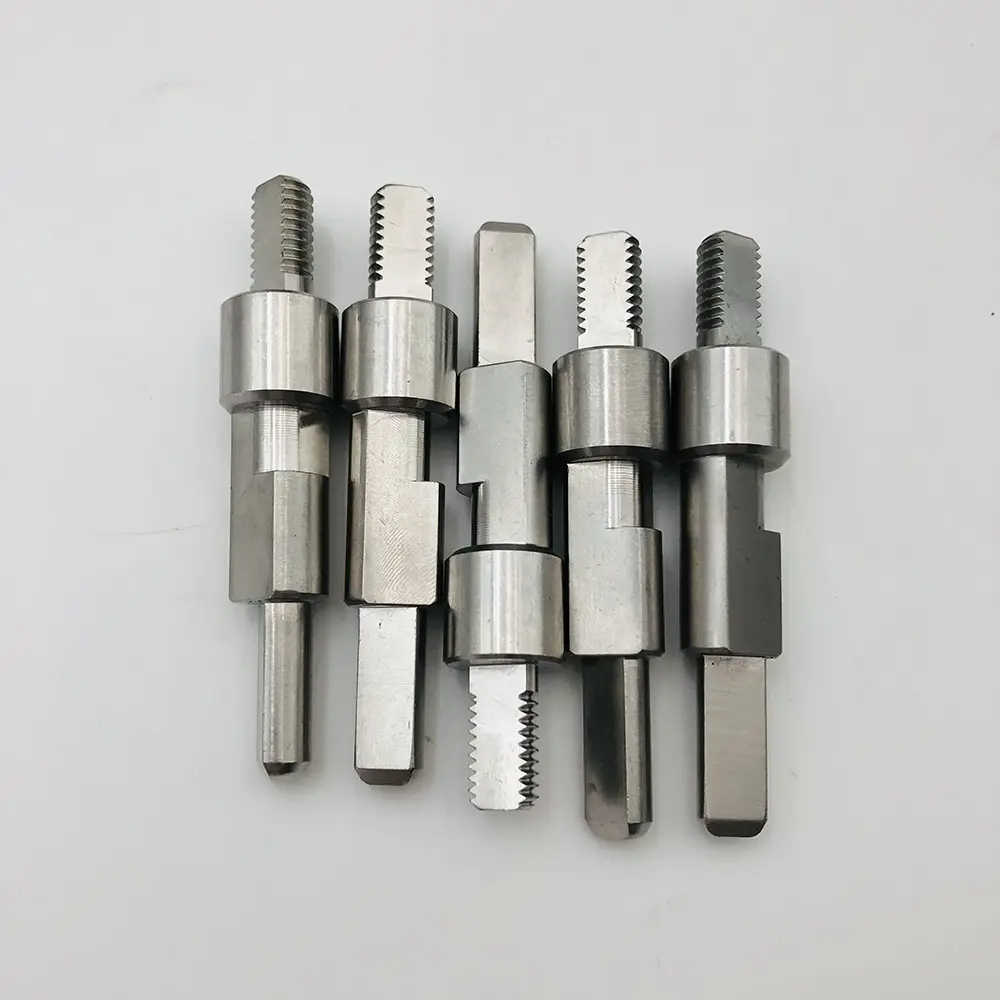

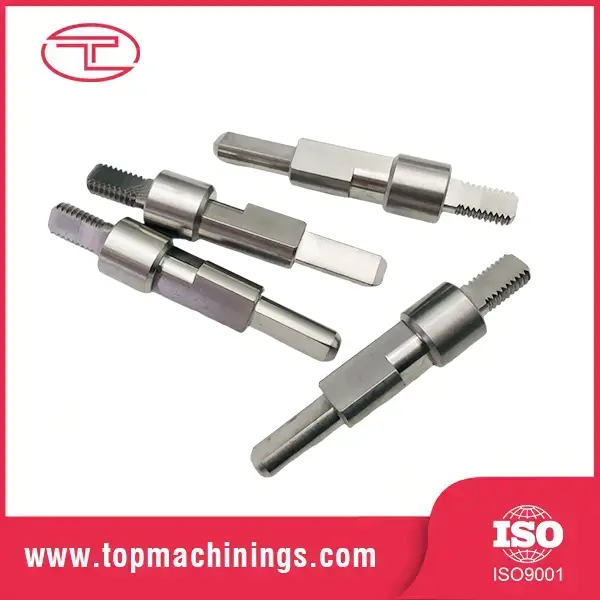

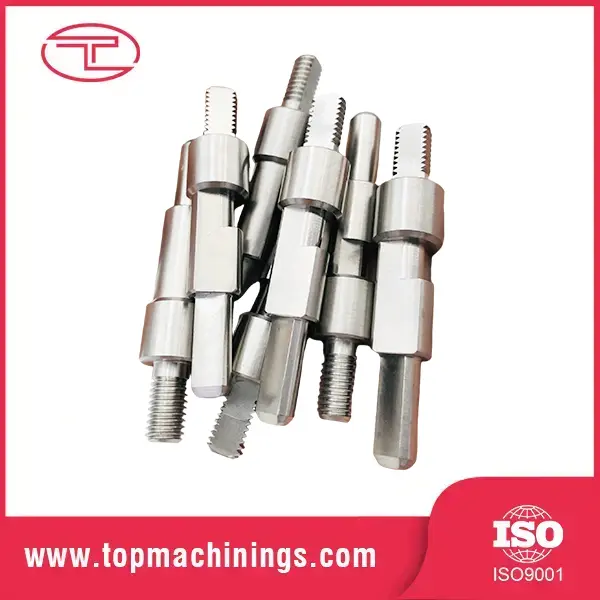

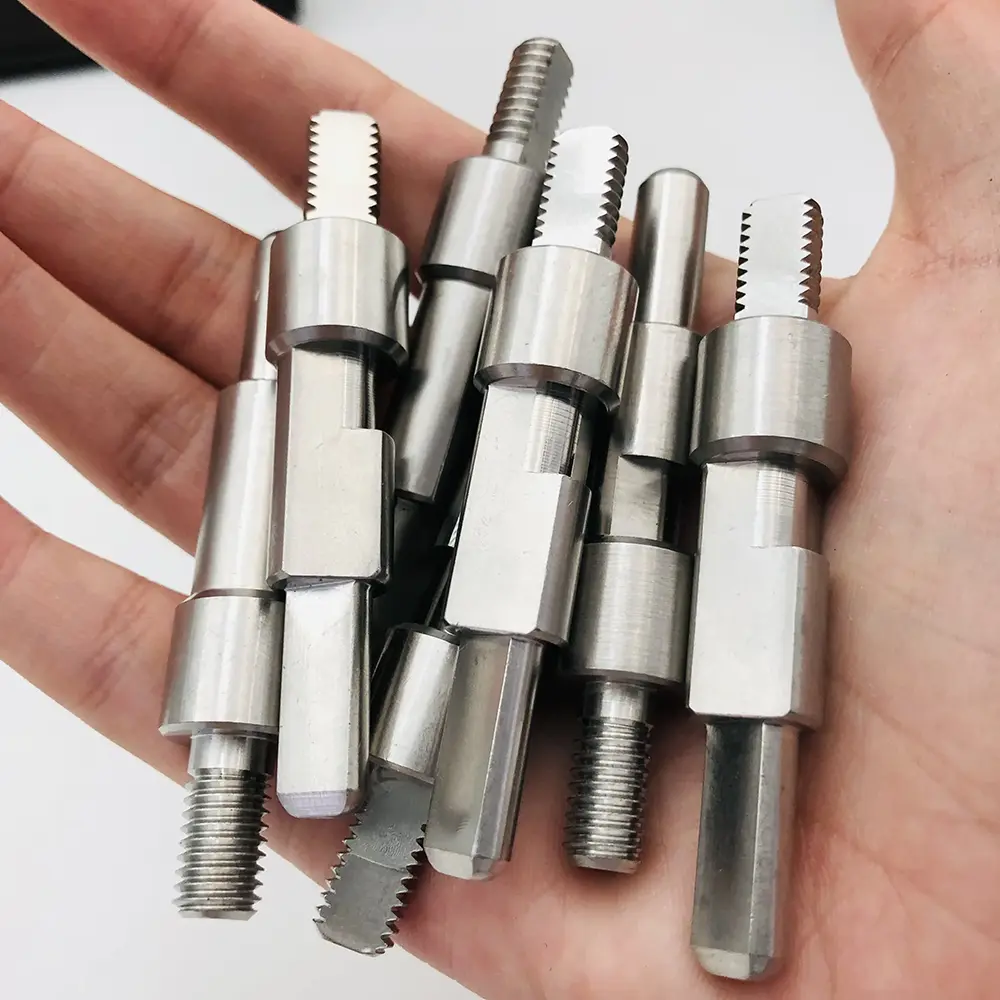

أعمدة ملولبة عالية الدقة للمعدات الصناعية

العميل: الشركة المصنعة للمعدات الهيدروليكية الأوروبية

الصناعة: طاقة السوائل والأتمتة الصناعية

المواد: الفولاذ المقاوم للصدأ / الفولاذ الكربوني

العملية: الخراطة الدقيقة باستخدام الحاسب الآلي، والطحن، والخيوط، والمعالجة الحرارية

طلب العميل أعمدة ملولبة مخصصة متعددة الخطوات مع تفاوتات مشددة وسطح أملس لمنع التسرب والتآكل الميكانيكي في التجميعات الهيدروليكية عالية الضغط. فشلت مكونات السوق القياسية في تلبية متطلبات عزم الدوران والمحاذاة المحددة الخاصة بها.

باستخدام آلات الخراطة والطحن الدقيقة السويسرية CNC متعددة المحاور، قمنا بتصنيع أعمدة مخصصة بملامح ملولبة دقيقة وميزات طحن مسطحة وفقًا للرسومات الفنية للعميل. تم تطبيق رقابة صارمة على الجودة، بما في ذلك اختبار قياس الخيط بنسبة 100% وفحوصات خشونة السطح، قبل الشحن.

التعليمات

س: ما هو المعيار المناسب الذي يجب أن أستخدمه؟

ج: يعتمد ذلك على منطقتك ونهايات الخراطيم: JIC شائع في أمريكا الشمالية، BSP في أوروبا/آسيا، DIN المتري في ألمانيا، ORFS حيث يكون الاهتزاز والأداء الخالي من التسرب أمرًا مهمًا. Send us your current fittings or drawings and we will identify the standard and supply matching fittings.

س: ما هو الضغط الذي يمكن أن تتحمله تجهيزاتك؟

A: Standard fittings are rated to 350 bar working pressure; تكوينات الضغط العالي تصل إلى 630 بار. We pressure test sampled batches to 1.5× rated pressure.

س: هل يمكنك توفير تجهيزات الفولاذ المقاوم للصدأ للاستخدام الغذائي أو البحري؟

ج: نعم - تتوفر تجهيزات SUS316 مع تشطيب التخميل للتطبيقات الغذائية والبحرية والصيدلانية. شهادات المواد المقدمة.

س: هل تقدمون تجهيزات مخصصة لكل رسم؟

ج: نعم، التجهيزات المخصصة بالكامل هي تخصصنا. أرسل رسمًا أو عينة وسنقوم بتصنيعه وفقًا للشكل الهندسي الدقيق الخاص بك، بما في ذلك تكوينات المنافذ المخصصة.

س: ما هو موك الخاص بك ووقت التسليم للتركيب الهيدروليكي باستخدام الحاسب الآلي؟

ج: العينات: 3-5 أيام، موك مرنة. الإنتاج: متوسط ​​15 يومًا. الشحن البحري من تشينغداو، أو التعبير عن الطلبات الصغيرة العاجلة.
